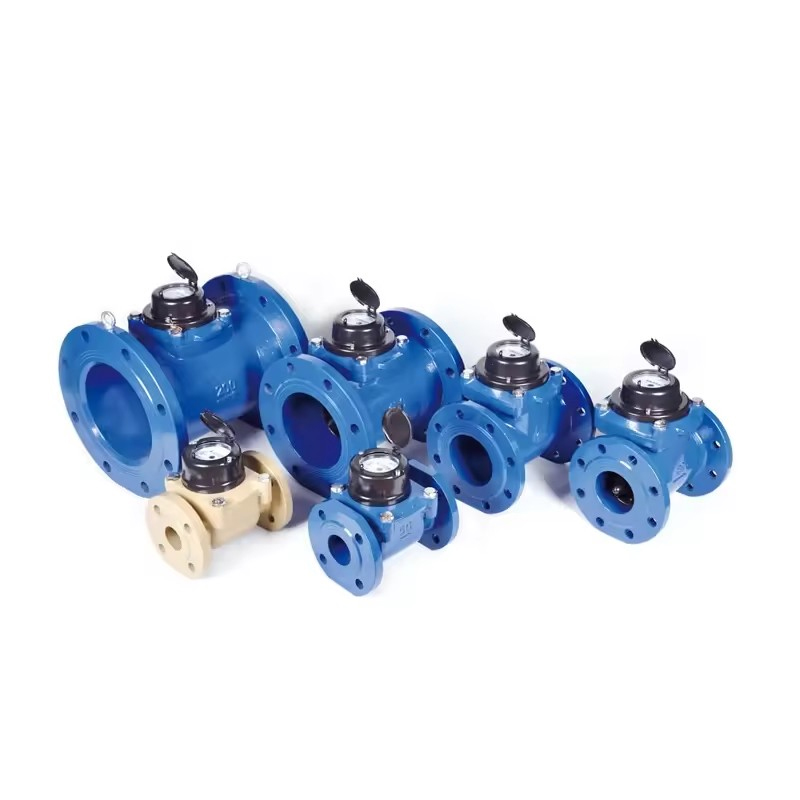

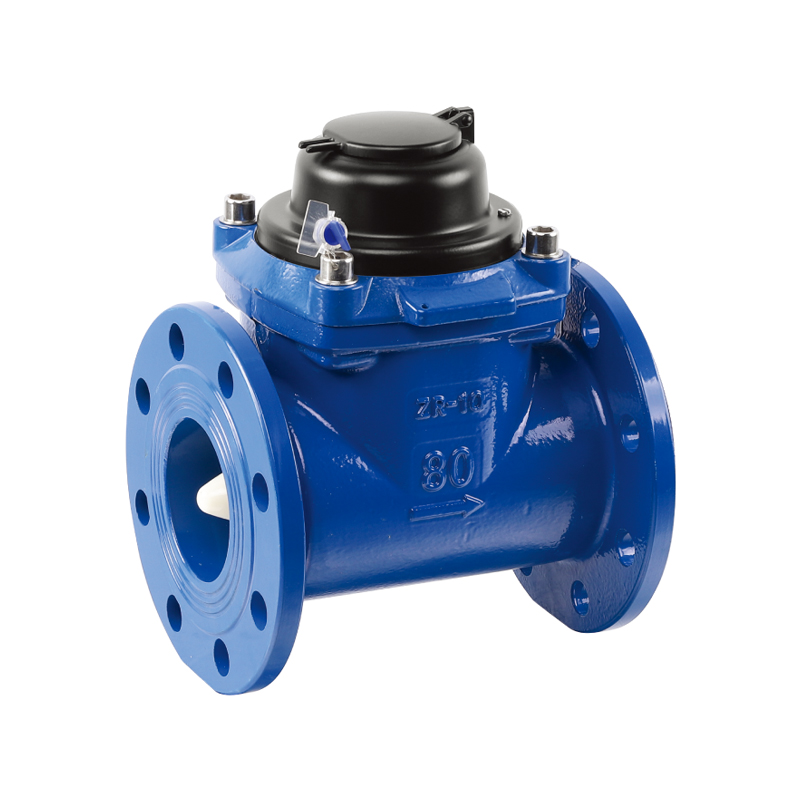

Opis

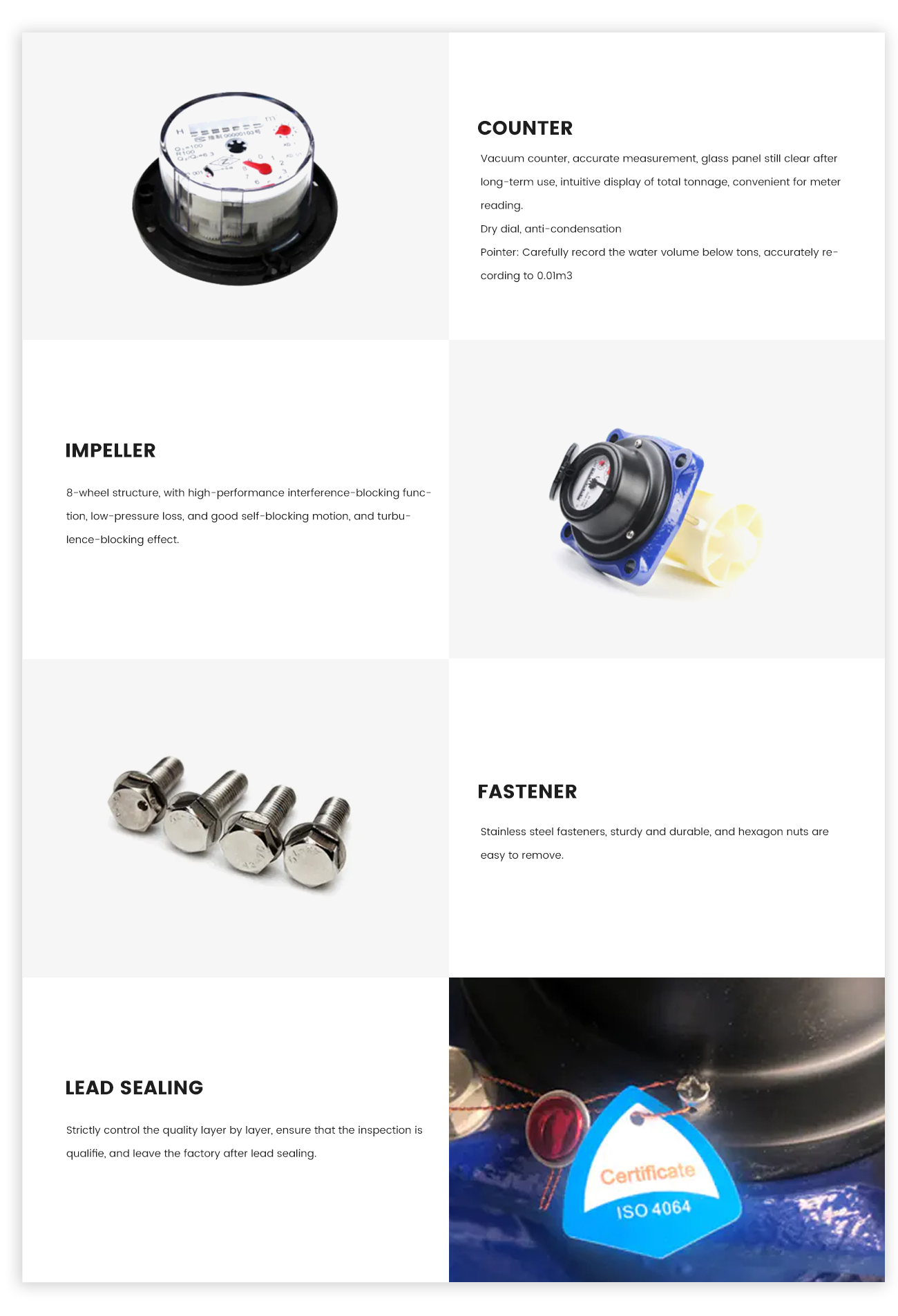

1. Funkcia
● Veľká kapacita prietoku a strata malého tlaku.

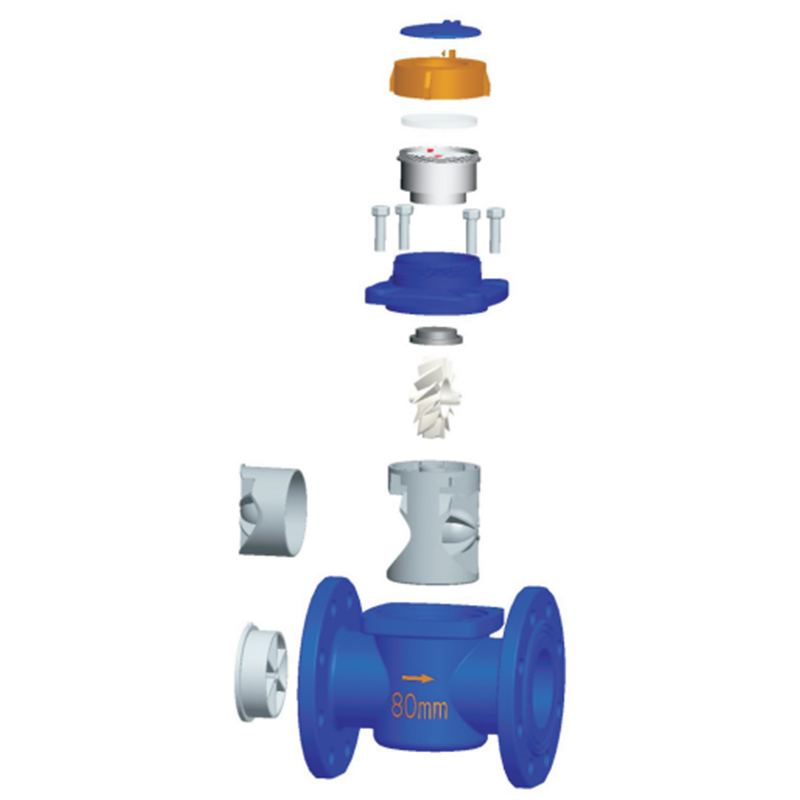

● Vstavané sitko z nehrdzavejúcej ocele môže ušetriť náklady na inštaláciu. Mechanizmus merania môže byť od tela odnímateľný na kontrolu udržiavania a výmeny.
● Vybrané vysoko kvalitné materiály pre stabilné a spoľahlivé vlastnosti.
● Vákuový zapečatený register zaisťuje, že číselník udržiavaný pred hmlou a čítajte v dlhodobom servise.
2. Hlavné technické údaje
Stupeň teploty vodného merača: T30, T50, T70, T90
Tlakový stupeň: MAP10
Stupeň straty tlaku: △ P63
Stupeň narušenia proti prúdu: U10
Stupeň narušenia po prúde: D5

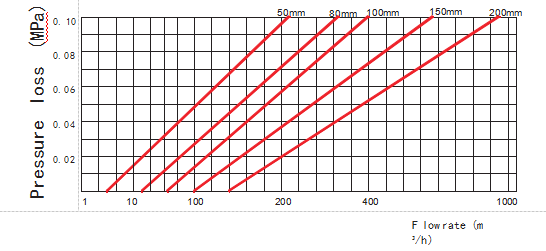

3. Krivka straty hlavy

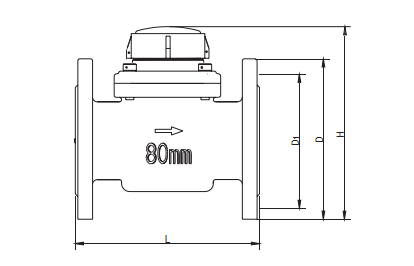

4. Rozmer inštalácie
Priemer mm | L | D | D1 | H | Príruba pripojenia |
mm | Dxn | ||||
40 | 200 | 150 |
| 206 | 4xφ19 |
50 | 200 | 165 | 125 | 210 | 4xφ19 |
65 | 200 | 185 | 145 | 218 | 4xφ19 |
80 | 225 | 200 | 160 | 280 | 4/8xφ19 |
100 | 250 | 220 | 180 | 290 | 8xφ19 |
125 | 250 | 250 |
| 310 | 8xφ19 |
150 | 300 | 285 | 240 | 320 | 8xφ23 |
200 | 350 | 340 | 295 | 364 | 8/12x323 |
5. Stav toku
DN (mm) | Rozsah prietoku | Maximálny prietok Q4 | Bežný tok Q3 | Hraničný tok q2 | Minimálny prietok Q1 | Minimálne čítanie | Maximálne čítanie |
Q3/Q1 | m²/h | m 3 | |||||
40 | 80 | 50 | 40 | 0.8 | 0.5 | 0.001 | 999,999 |
50 | 80 | 50 | 40 | 0.8 | 0.5 | 0.001 | 999,999 |
65 | 80 | 78.75 | 63 | 1.4 | 0.79 | 0.001 | 999,999 |
80 | 80 | 125 | 100 | 2.0 | 1.25 | 0.001 | 999,999 |
100 | 80 | 200 | 160 | 3.2 | 2.0 | 0.001 | 999,999 |
150 | 80 | 500 | 400 | 8.0 | 5.0 | 0.001 | 9 999 999 |
200 | 80 | 800 | 630 | 12.6 | 7.88 | 0.001 | 9 999 999 |
250 | 80 | 1260 | 1008 | 20.16 | 12.6 | 0.02 | 9 999 999 |
300 | 80 | 2000 | 1600 | 32 | 20 | 0.02 | 9 999 999 |
350 | 80 | 2800 | 2240 | 44.18 | 28 | 0.2 | 999,999 999 |
400 | 80 | 3200 | 2560 | 51.2 | 32 | 0.2 | 999,999 999 |
450 | 80 | 3200 | 2560 | 51.2 | 32 | 0.2 | 999,999 999 |
500 | 80 | 5000 | 4000 | 80 | 50 | 0.2 | 999,999 999 |
600 | 80 | 8000 | 6400 | 128 | 80 | 0.2 | 999,999 999 |
