KM06-01

Zvislá príruba WOLTMAN WATERE METERN železná základňa

Je to vertikálna hromadná voda pre priemyselné a zavlažovacie aplikácie s veľkosťami od 40 mm do 200 mm.

Kontaktujte nás

PREV: No previous article NEXT:Horizontálna lopatka odnímateľná liatinová telesná voda

Opis

1. Funkcie

● Žiadny mechanizmus prenosu červov, počítadlo priameho pohonu obežného kolesa, účinnosť prenosu, nízky počiatočný tok.

● Široký rozsah, ktorý je vhodný pre veľké zmeny v prevádzkových príležitostiach.

● Detekcia úplného prietoku, vysoké presné meranie.

● Suchá magnetická štruktúra, aby sa zabezpečilo, že počítadlo čistého a priehľadného displeja.

● Šesťciferné zvýšenie čítaní displejov digitálneho znaku, čítať jasnejšie.

● Odnímateľná meracia štruktúra pohybu, ľahká údržba.

● Vnútorná nastaviteľná štruktúra, aby sa zabránilo neoprávnenému regulácii.

● Vstavaný filter z nehrdzavejúcej ocele, účinná ochrana meracích inštitúcií.

● Systém ložiska odolného voči opotrebeniu (drahokam, ktorý nosí vysoký karbidový hriadeľ rezistentný na opotrebenie) zaisťuje dlhodobú stabilitu a spoľahlivosť produktu, čo výrazne zvyšuje maximálny prietok produktu.

● Používanie upevňovacích prvkov z nehrdzavejúcej ocele a prášku epoxidovej živice na postriekanie vo vnútri a mimo škrupiny, aby ste maximalizovali antirust a predĺžili životnosť produktu.

● Voliteľný kryt na ochranu proti neoprávnenému manipulácii. (Aby sa zabránilo používateľom v neoprávnenom pohybe, poškodení alebo zmene štruktúry merania, maximálny efekt proti krádeži hry).

2. Hlavné technické údaje

Teplota vodného merača: studená voda: T30, T50, T70, T90

Tlakový stupeň: MAP10

Inštalácia: vertikálne

Stupeň straty tlaku: △ P63

Stupeň narušenia proti prúdu: U510

Stupeň narušenia po prúde: D5

Nepotrebujete ďalší filter

Žiadna požiadavka priameho potrubia na vstup a výstup

3. Krivka straty hlavy

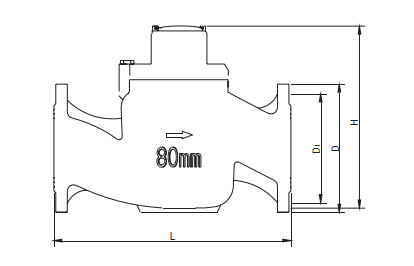

4. Rozmer inštalácie

Priemer mm	L	D	D1	H	Príruba pripojenia	Váha
Priemer mm	mm				Dxn	kg
40	245			220		7
50	280	165	125	228	4xφ19	15
65	300	185	145	238	4xφ19	16.8
80	370	200	160	290	4xφ19	29
100	370	220	180	306	8xφ19	31
150	500	285	240	445	8xφ23	78
200	500	340	295	564	8xφ23	120

5. Stav toku

DN (mm)	Rozsah prietoku	Minimálny prietok Q4	Spoločný tok Q3	Hranica Q2	Minimálny prietok Q1	Minimálne čítanie	Maximálne čítanie
DN (mm)	Q3/Q1	m³/h				m³
40	80	50	40	0.8	0.5	0.001	999,999
50	80	50	40	0.8	0.5	0.001	999,999
65	80	78.75	63	1.4	0.79	0.001	999,999
80	80	125	100	2.0	1.25	0.001	999,999
100	80	200	160	3.2	2.0	0.001	999,999
150	80	500	400	8.0	5.0	0.001	9 999 999
200	80	800	630	12.6	7.88	0.001	9 999 999
250	80	1260	1008	20.16	12.6	0.02	9 999 999
300	80	2000	1600	32	20	0.02	9 999 999
350	80	2800	2240	44.18	28	0.2	999,999 999
400	80	3200	2560	51.2	32	0.2	999,999 999
450	80	3200	2560	51.2	32	0.2	999,999 999
500	80	5000	4000	80	50	0.2	999,999 999
600	80	8000	6400	128	80	0.2	999,999 999
