KM01-19

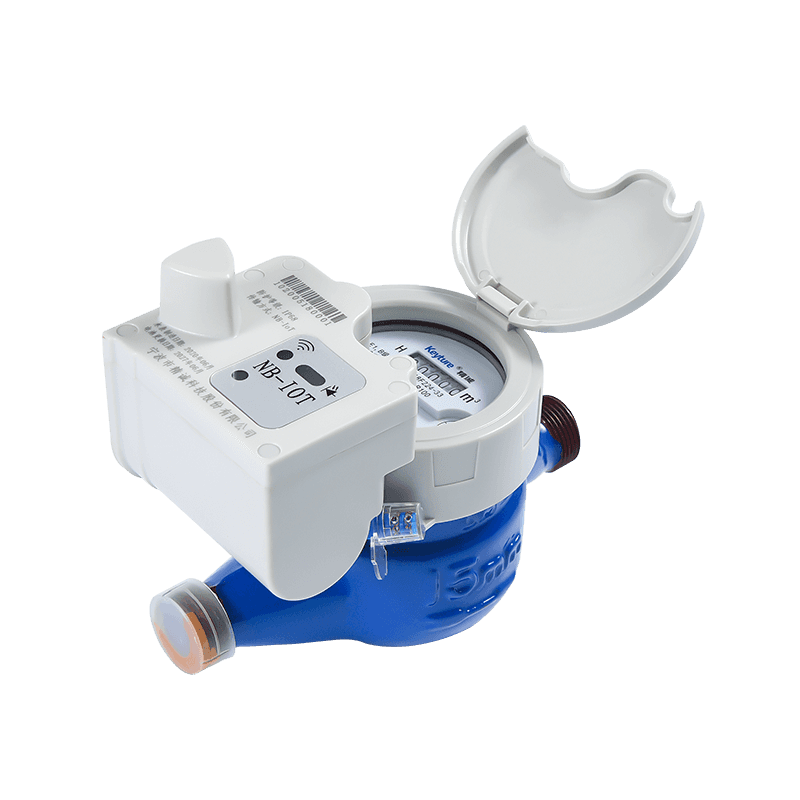

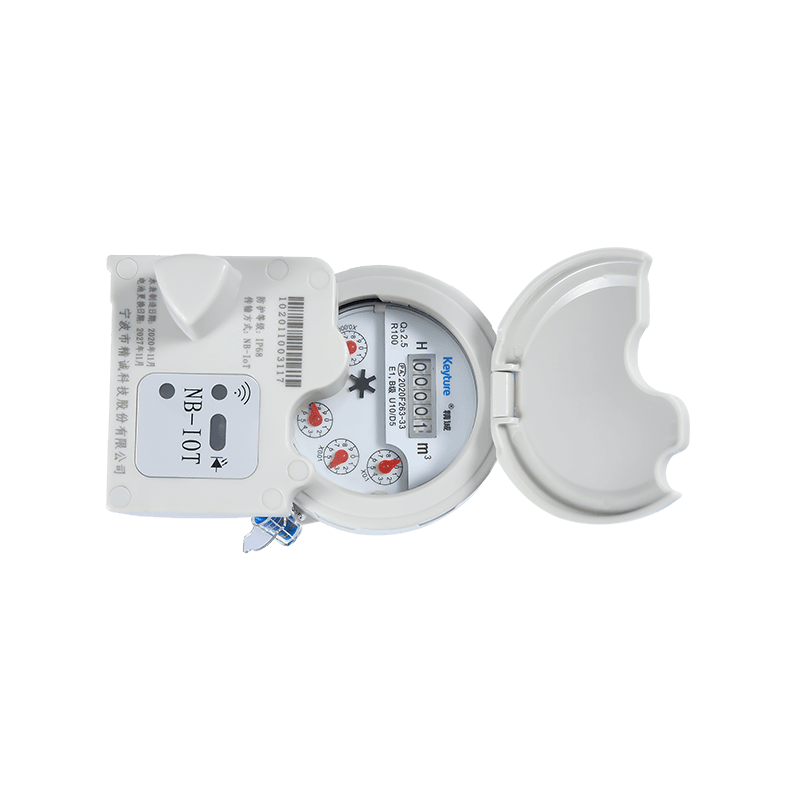

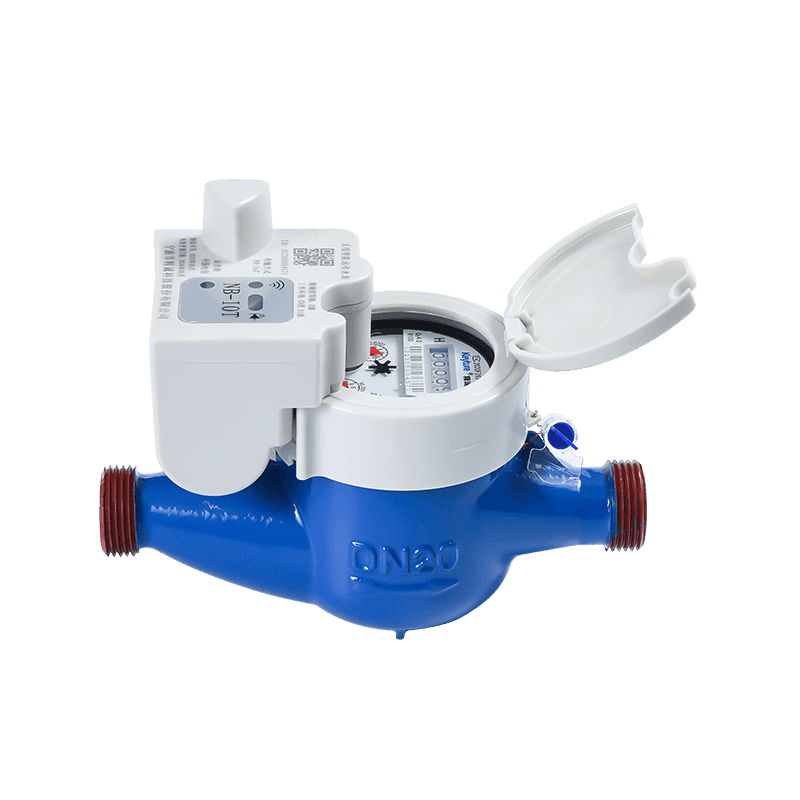

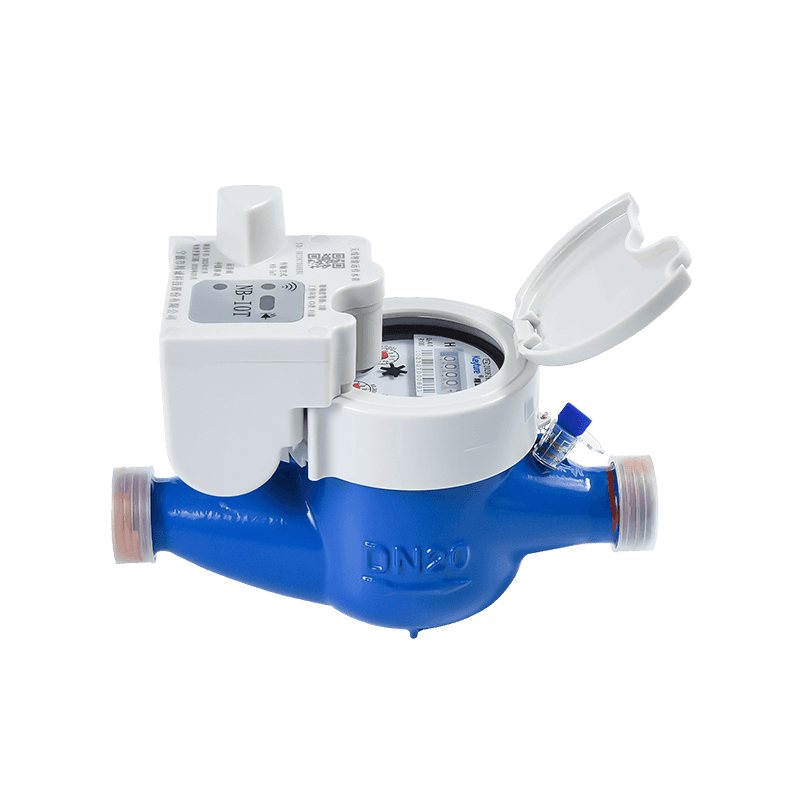

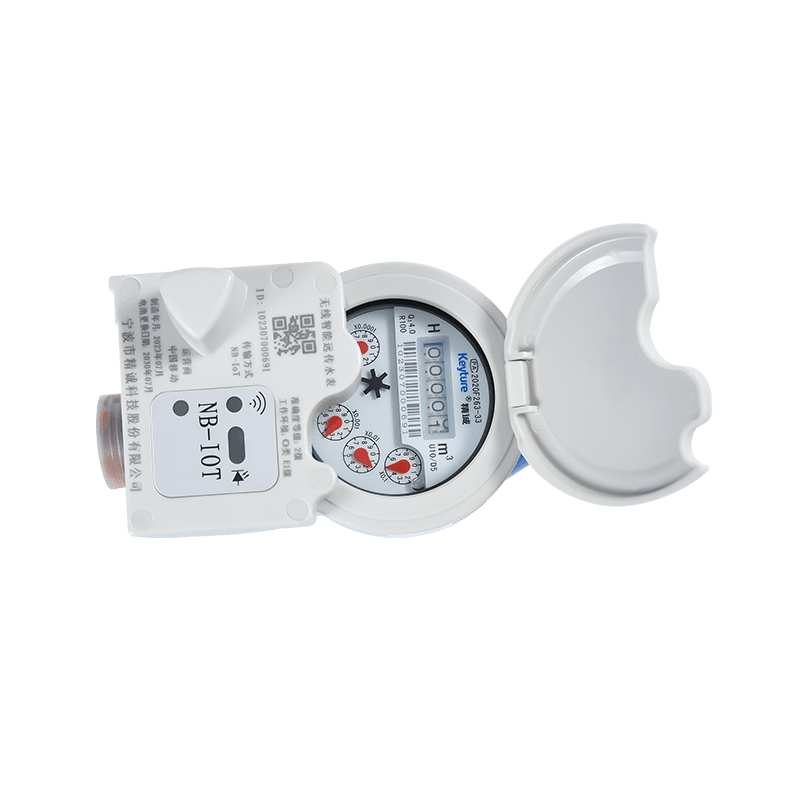

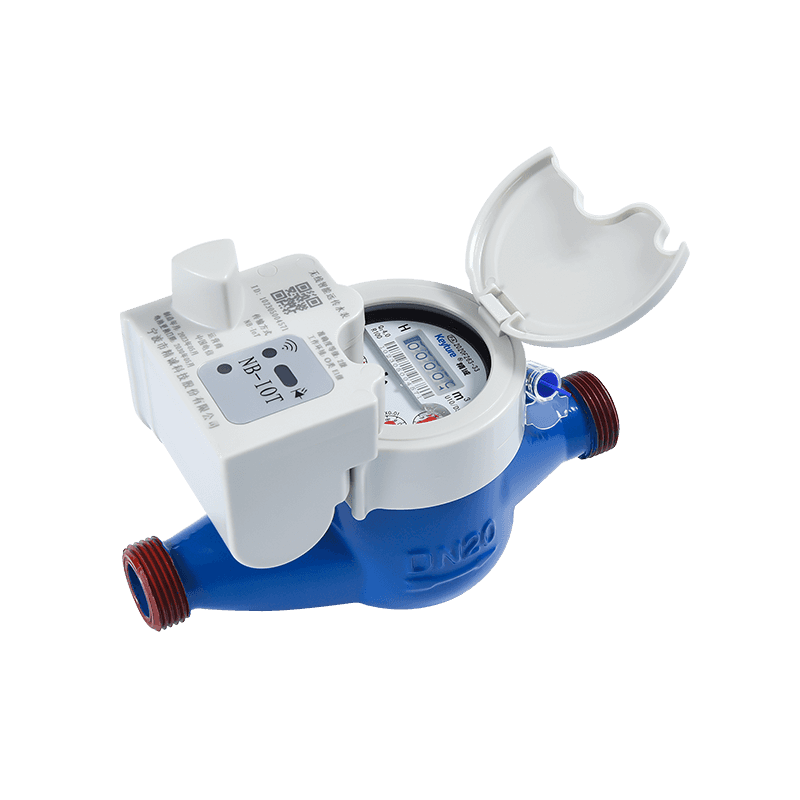

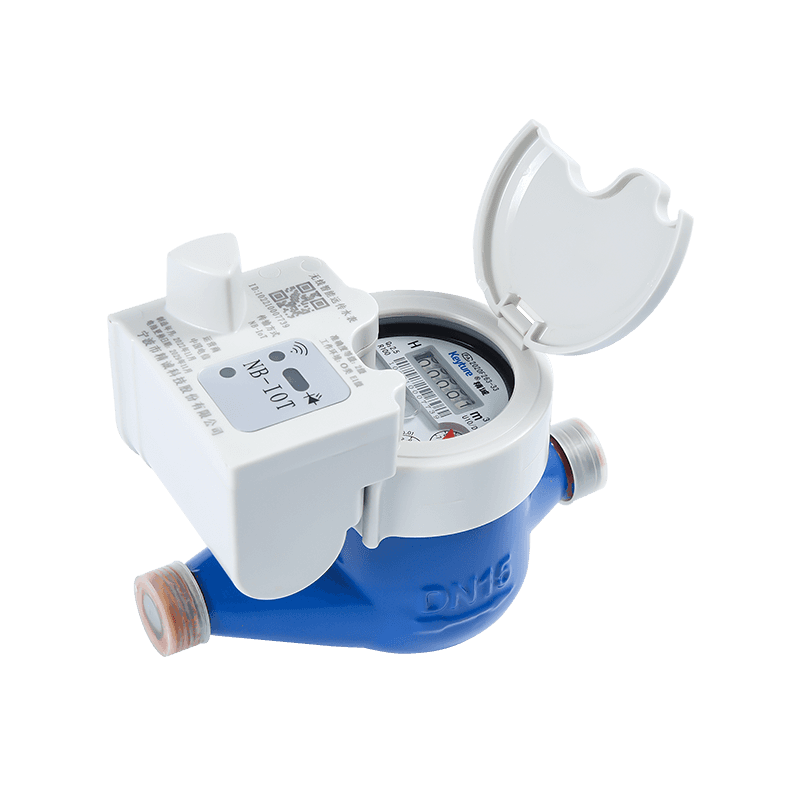

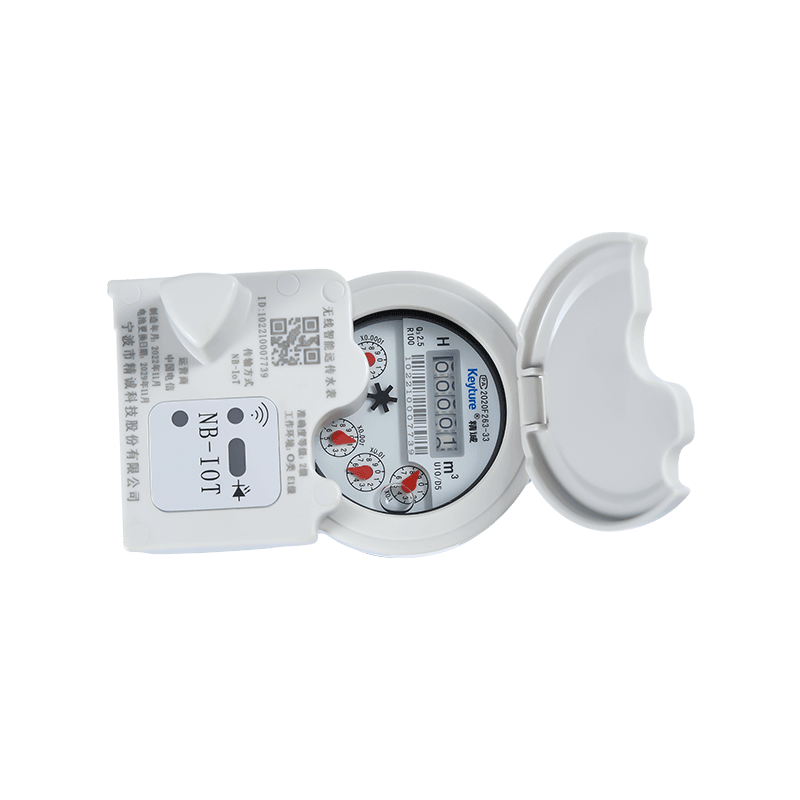

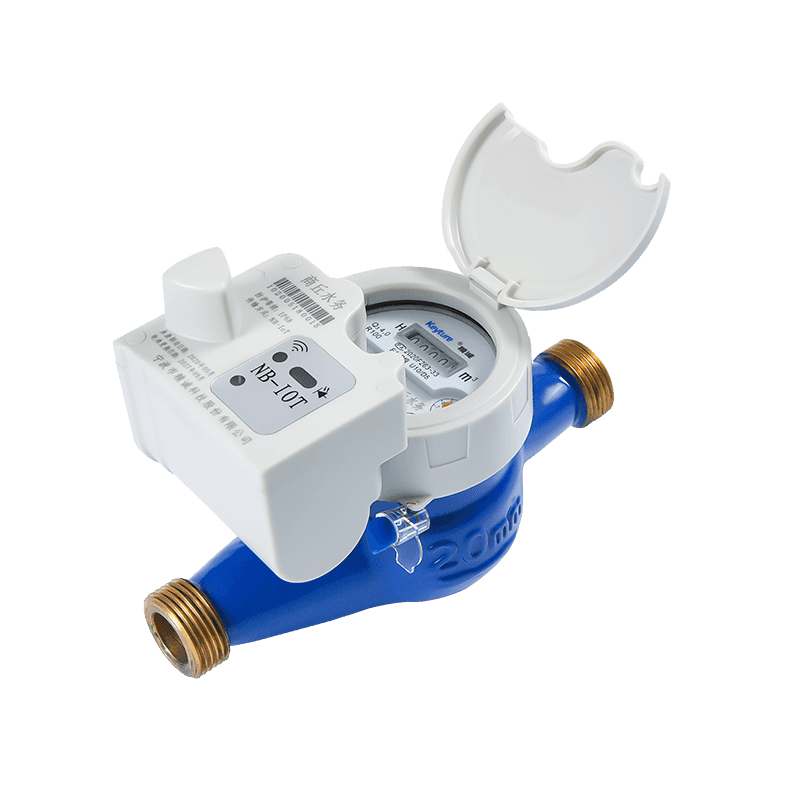

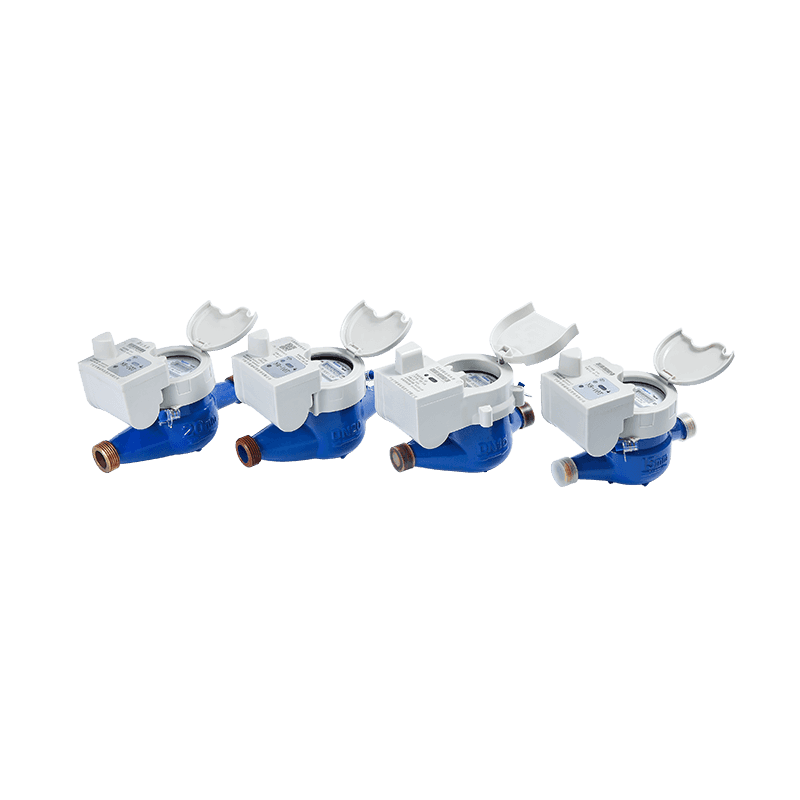

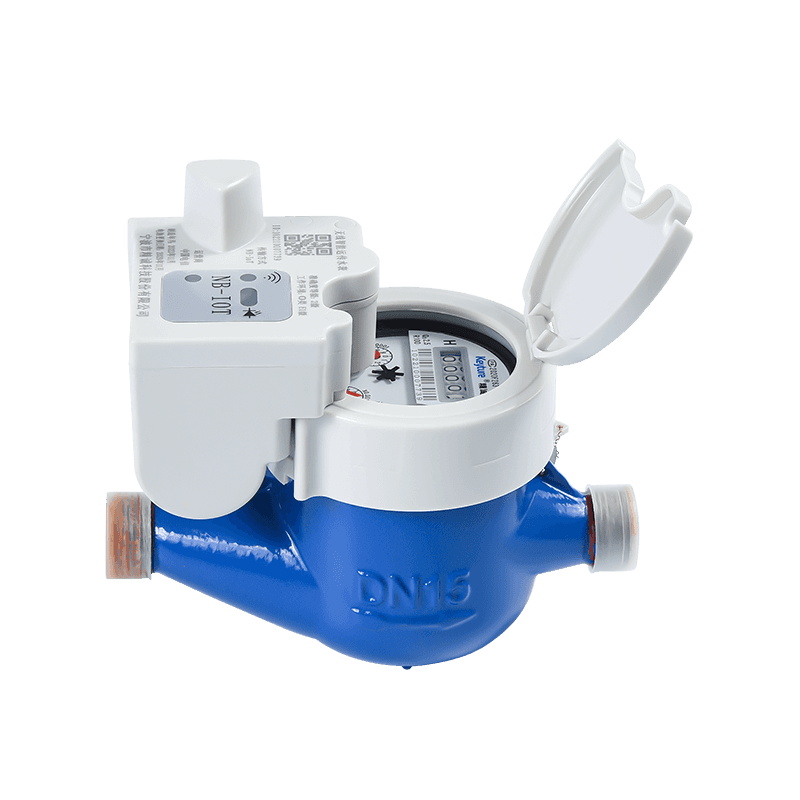

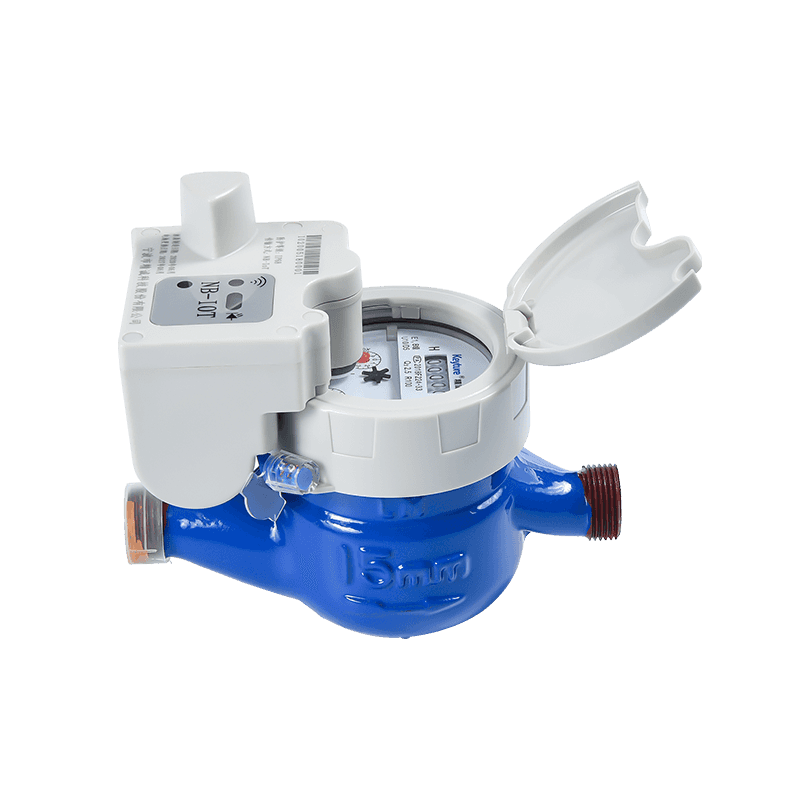

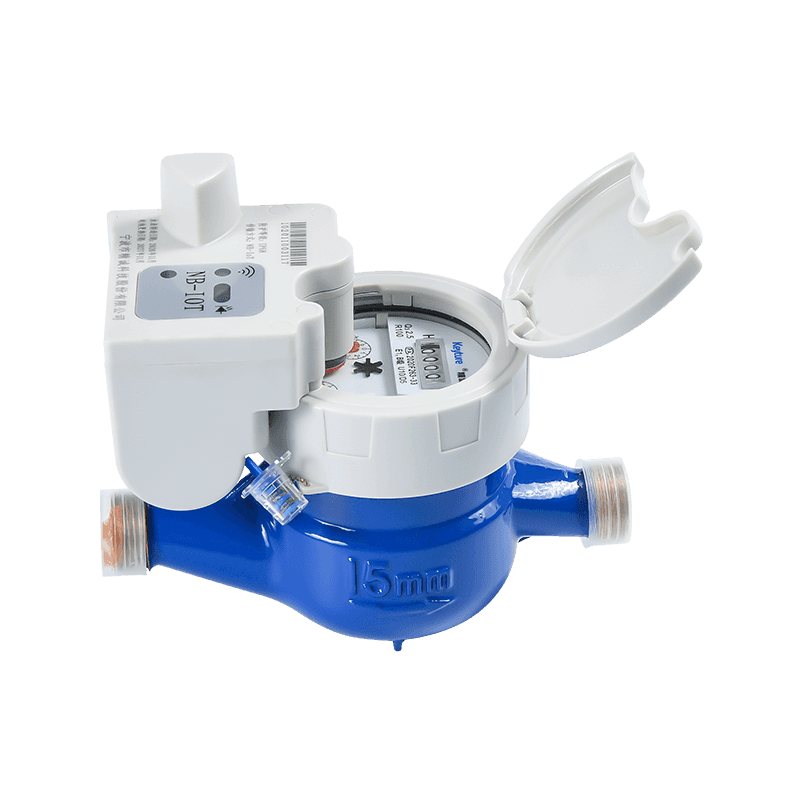

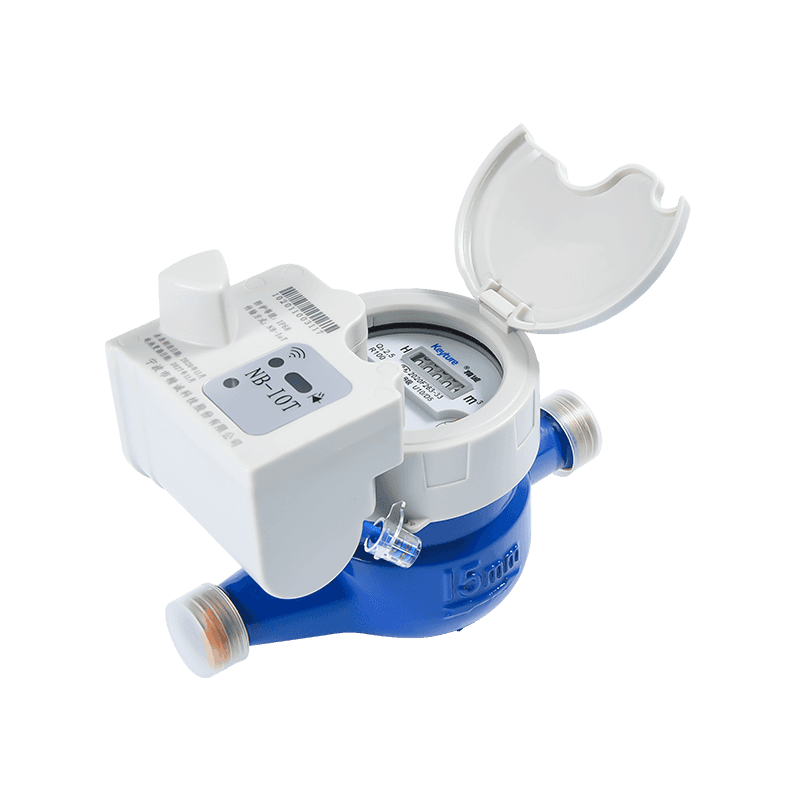

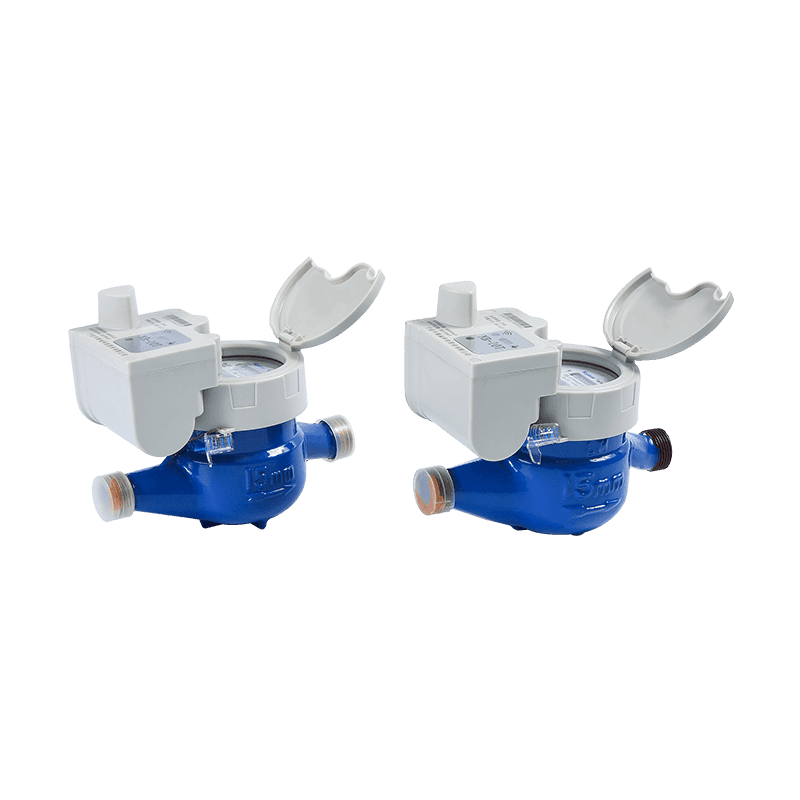

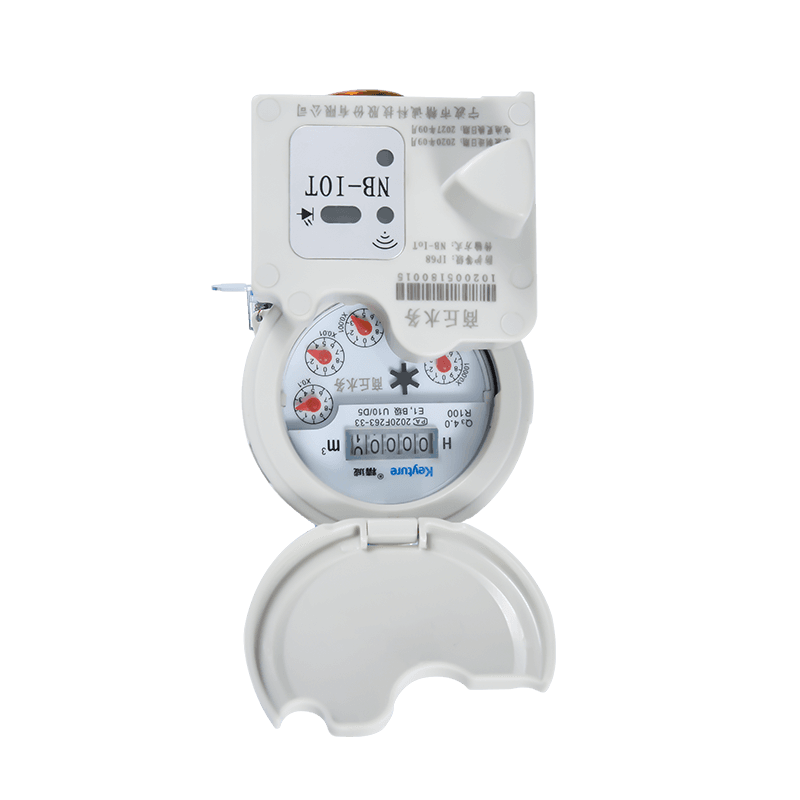

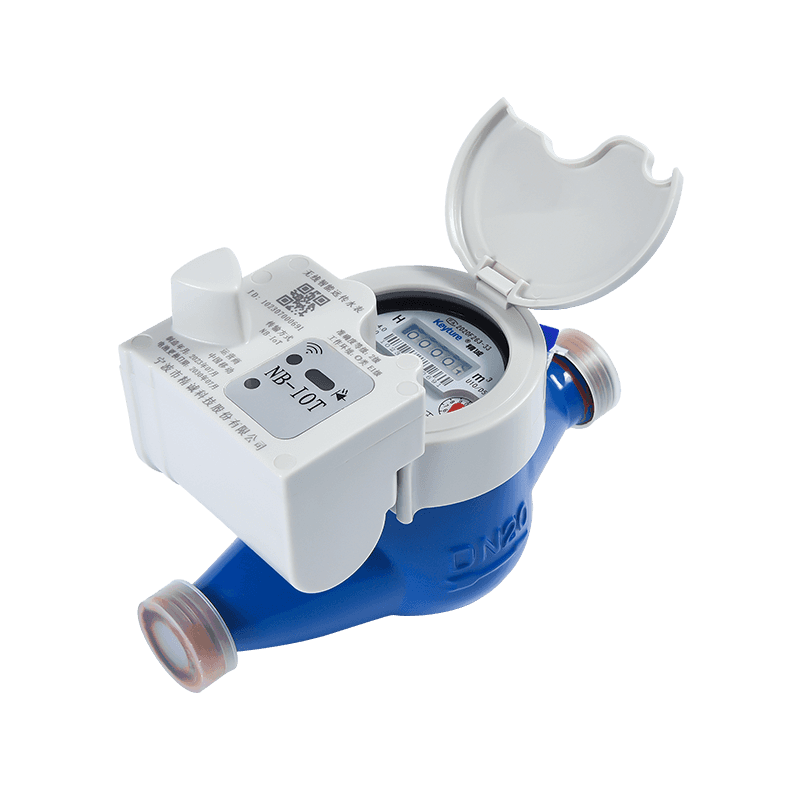

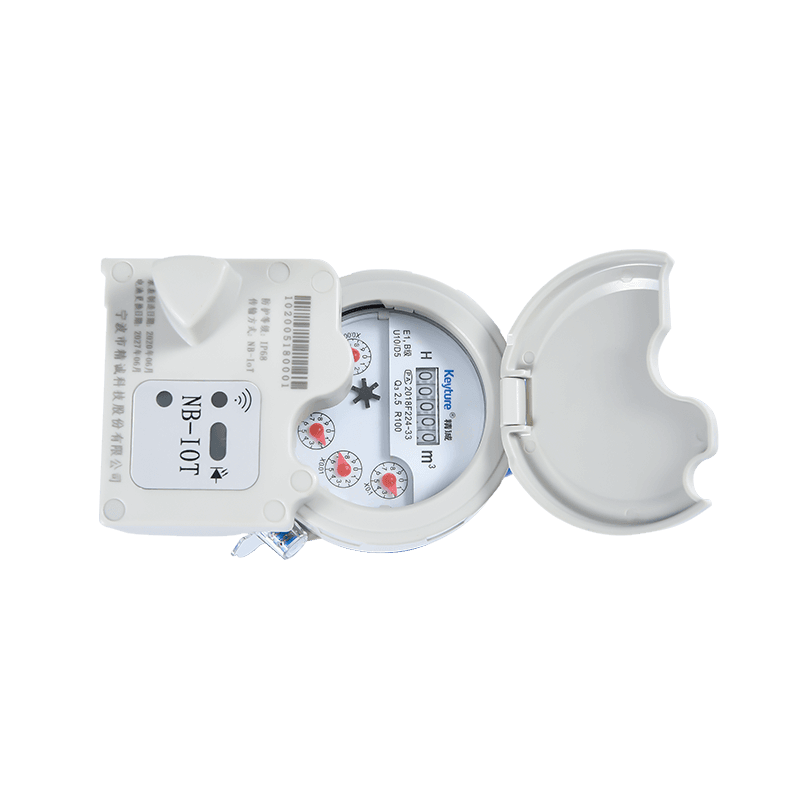

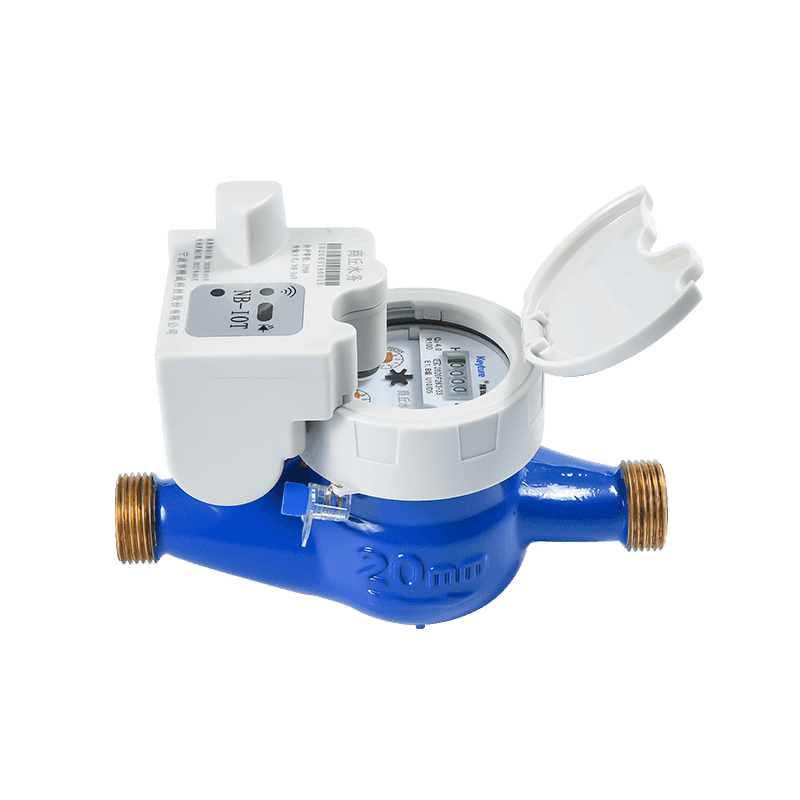

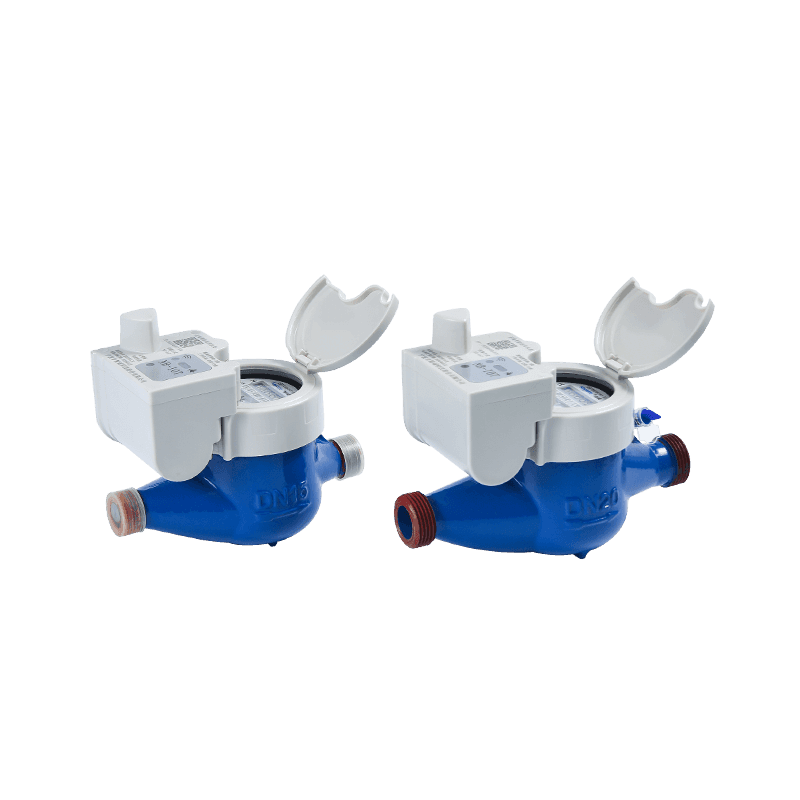

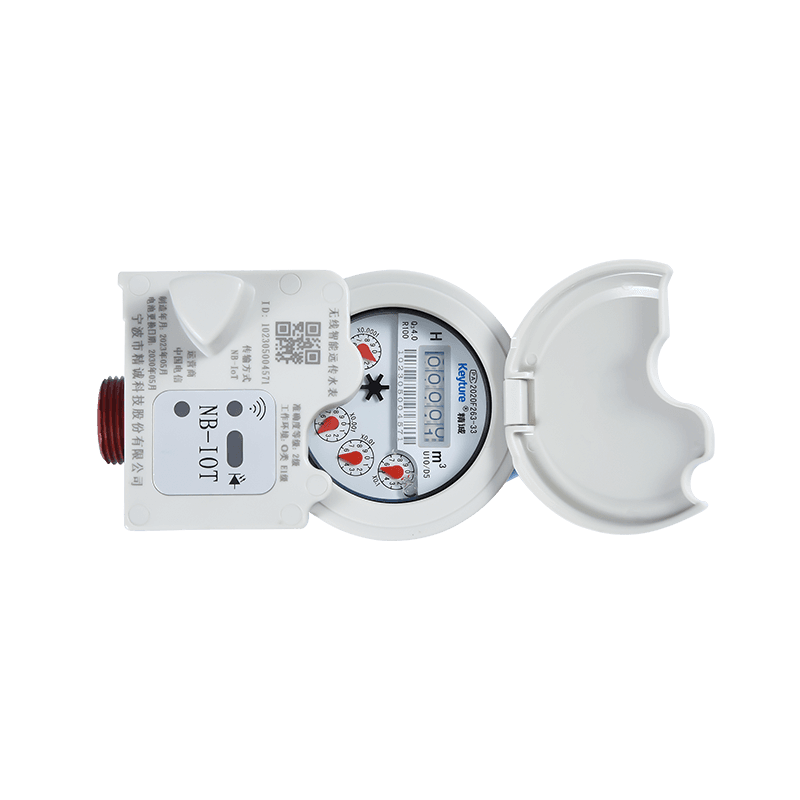

Táto séria produktov sú bezdrôtové vzdialené vodné merače, ktoré úplne oddeľujú mechanickú časť od inteligentného modulu a nahrávajú spotrebu vody prostredníctvom internetu NB \ Lora. NB-IOT Inteligentný vodný meter poskytuje informácie o dennej spotrebe vody. Automatické čítanie merača. Zníženie spotreby vody a nákladov. Znížiť poškodenie majetku. Sieťové operačné poznatky.
Opis
1. Funkcie
2. Elektronický parameter
Datacomms | Statický prúd | Uviesť do úvahy | Prevádzková frekvencia | Prenášaný výkon | Prijímať citlivosť |
Lora | 20 μA | Hall \ Reed prepínač | 470-510MHz | ≤ 20dbm | -136 1 dbm |
Nb-lot | 10 μA | Hall \ Reed prepínač | B1, B2, B5, B8, NB-Lot | ≤ 23 dbm | -131 1 dbm |
3. Krivka straty hlavy
4. Krivka chyby presnosti
5. Rozmer inštalácie
Položka č. | LXSGW-15 | LXSGW-20 | |
L1 | mm | 260 | 295 |
L | mm | 165 | 190 |
H | mm | 150 | 150 |
W | mm | 90 | 90 |
Vlákno pripojenia | D (mm) | G3/4 " | G1 " |
D (mm) | R1/2 | R3/4 | |
bez odborov kg | 1,3 kg | 1,5 kg | |
6. Hlavný technický parameter
Číslo modelu | LXSGW-15 | LXSGW-20 | |||||||||||||
Nominálny priemer (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
Pomer Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
Prietok preťaženia (Q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
Trvalý prietok (Q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
Prechodný prietok (q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
Minimálny prietok (Q1) [m³/h] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
Trieda presnosti | 2 | ||||||||||||||
Maximálna prípustná chyba pre dolnú zónu prietoku (MPEι) | ± 5% | ||||||||||||||
Maximálna prípustná chyba pre zónu horného prietoku (MPEμ) | ± 2% pre vodu s teplotou ≤30 ℃ ± 3% pre vodu s teplotou > 30 ℃ | ||||||||||||||
Teplota | T30, T50 | ||||||||||||||
Triedy tlaku | Mapa 16 | ||||||||||||||
Tried | △ P63 | ||||||||||||||
Indikácia rozsahu [m³] | 99 999 | ||||||||||||||
Rozlíšenie | 0.00005 | ||||||||||||||
Indikátor zariadenia [m³] | |||||||||||||||
Triedy citlivosti na profil toku | U10 D5 | ||||||||||||||
Obmedzenie orientácie | Horizontal |
