KM02-04

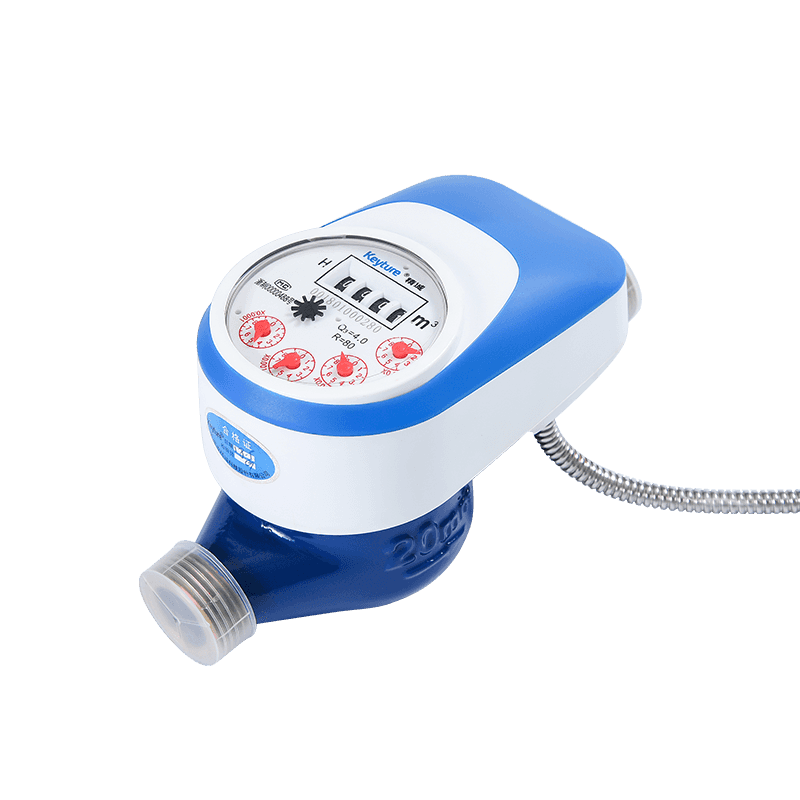

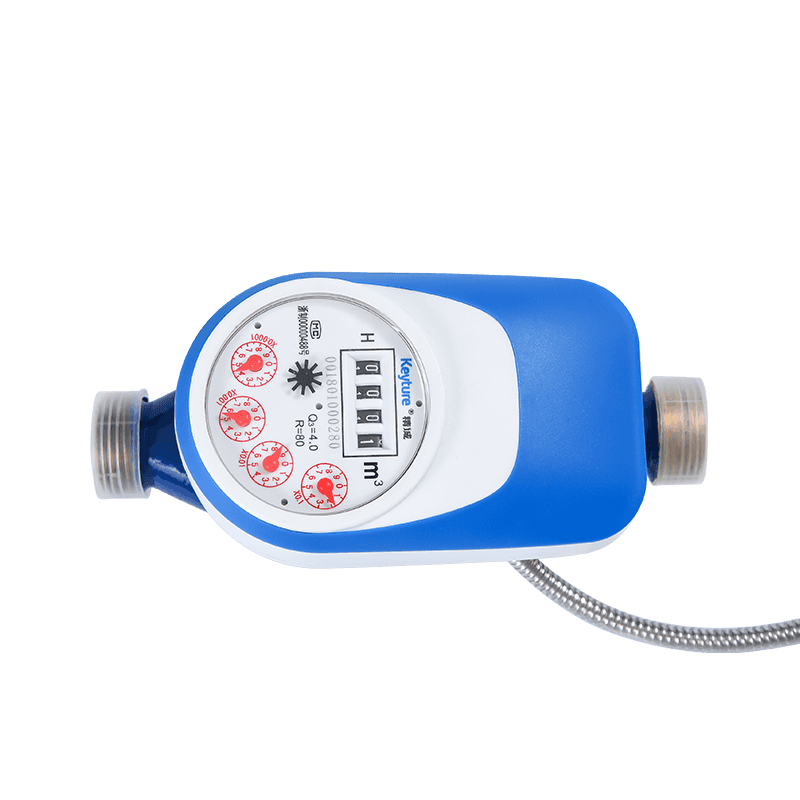

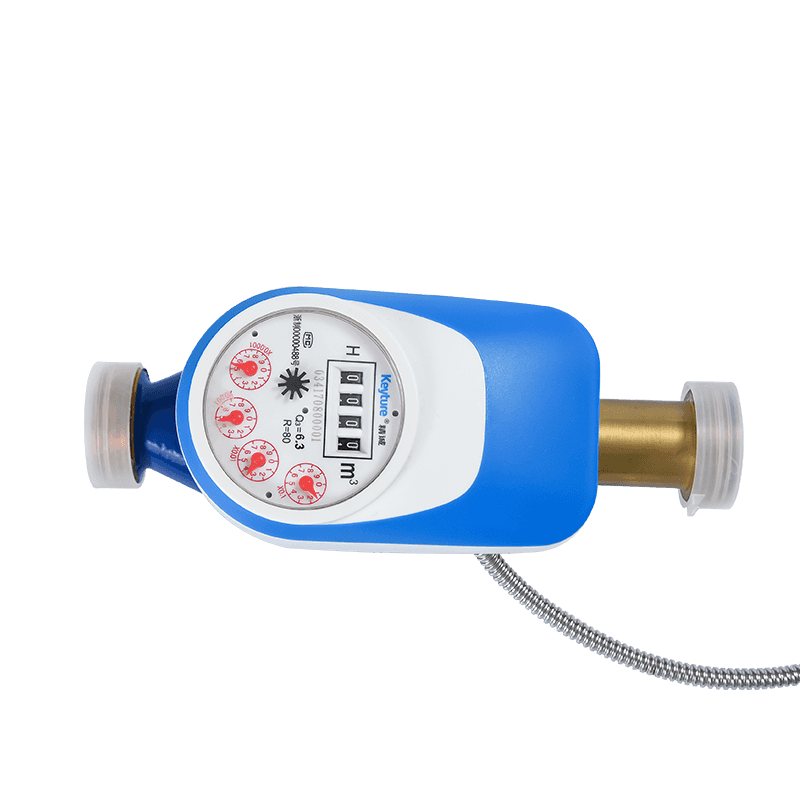

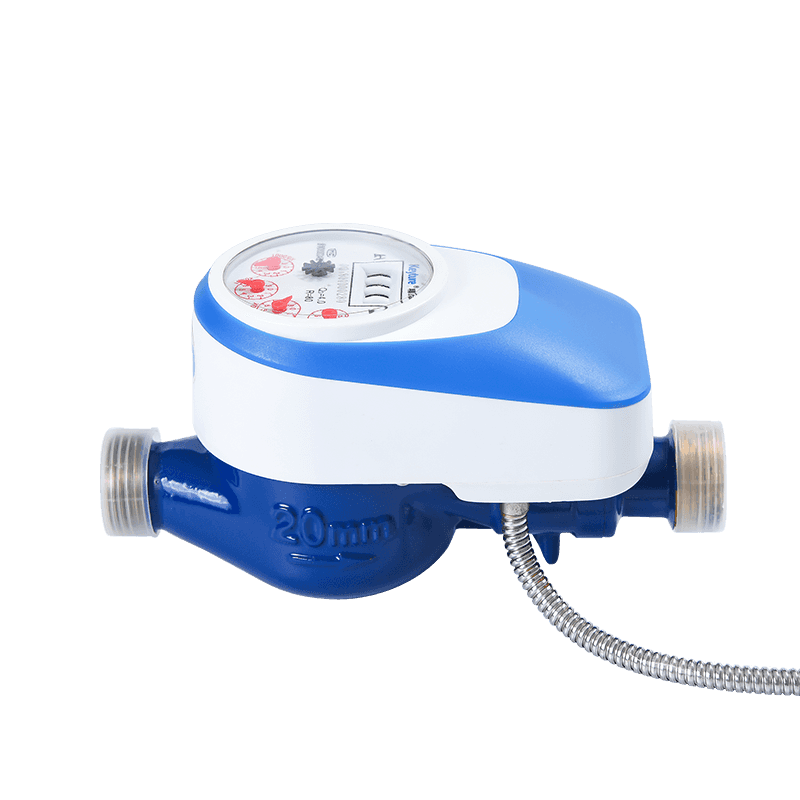

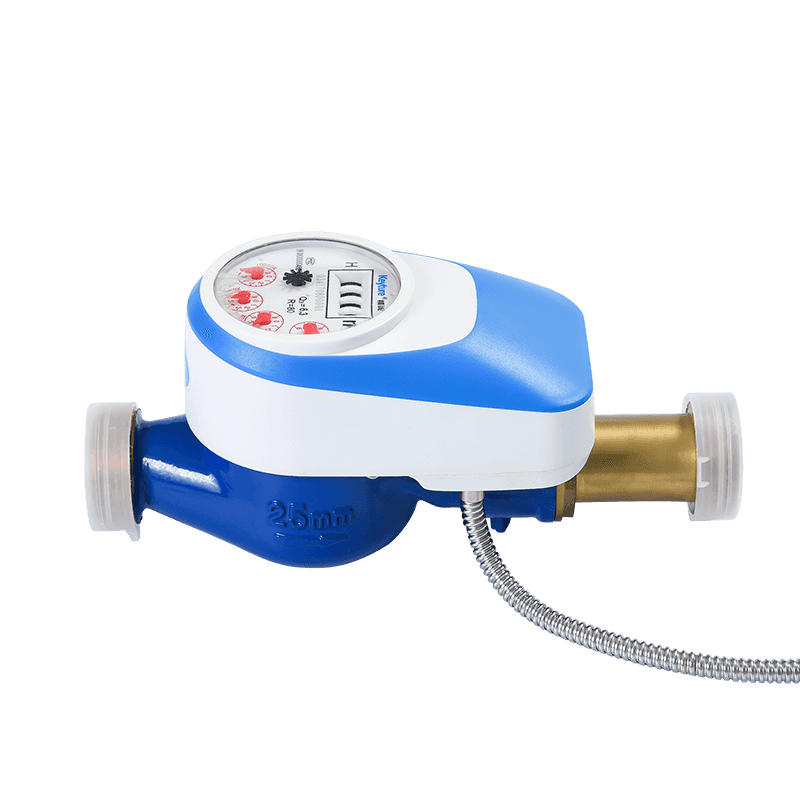

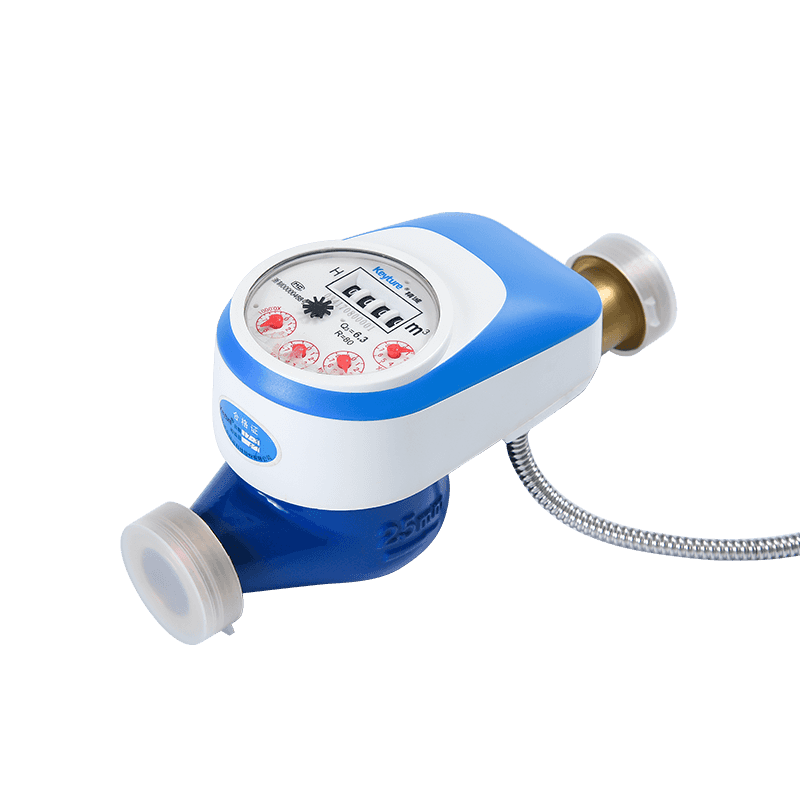

Suchý typ káblového diaľkového merača s guľovým ventilom

Táto séria produktov prijíma fotoelektrický modul priameho čítania na čítanie údajov o spotrebe vody a ich odovzdanie špeciálnym drôtom. Celý systém sa skladá z vodného meracieho, zberateľského a riadiaceho centra. Plastový guľový ventil, výstup M-BUS a protokol 188645.

Kontaktujte nás

PREV: Suchý typ vertikálne káblové diaľkové vodné množstvo NEXT:Vertikálny suchý typ káblové diaľkové plastové vodné voda s ventilom

Opis

1. Funkcie

● Multi-lyžové koleso, samostatná tesniaca konštrukcia, ľahko sa vymení a udržiava.
● Register suchého typu, magnetická pohon, antimagnetická interferencia, anti-mrazivé, dlhodobé jasné čítanie.
● Materiál: železo, plast, mosadz, nerez.
● Vlhkosť, odolná proti slnečnému žiareniu, anti-fluctuácia, ant-statické, antimagnetické, IP68.
● Ovládanie diaľkového ventilu je voliteľné.
● Spotreba vody je možné čítať alebo zaznamenať v reálnom čase.
● Prostredie B, E1.
● Nulové napájanie okrem spotreby vody.
● Ľahko sa pridáva a udržiava vodné merače a kolektory.

2 . Elektronická technika

Pracovné napätie	Pracovná teplota	Pracovný prúd	Datacomms
DC9-15V (RS-485)/DC24-36V (M-BUS)	-10 ~ 45 ℃	≤9 mA	RS-485, M-BUS

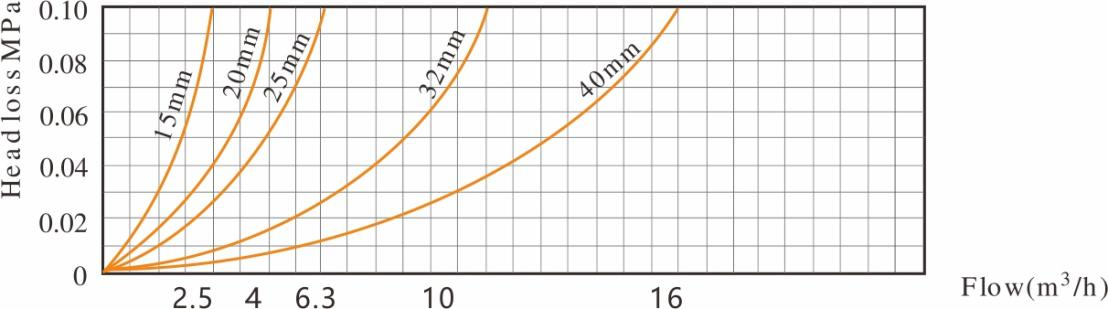

3. Krivka straty hlavy

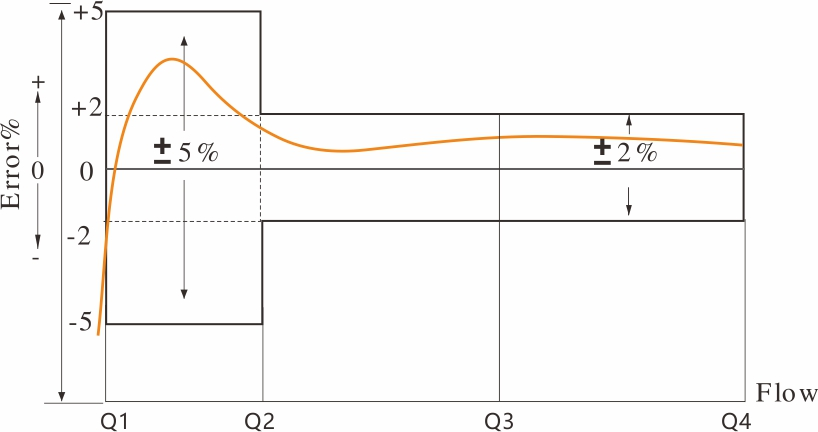

4. Krivka chyby presnosti

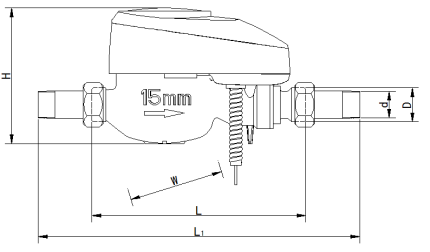

5. Rozmer inštalácie

Položka č.		LXSY-15E	LXSY-20E	LXSY-25E
L1	mm	260	295	340	354	373
L	mm	165	190	225	230	245
H	mm	118	118	118	115	155
W	mm	90	90	90	110	125
Vlákno pripojenia	D (mm)	G3/4 "	G1 "	G1 1/4 "	G1 1/2 "	G2 "
Vlákno pripojenia	D (mm)	R1/2	R3/4	R1	R1 1/4	R1 1/2
Váha	s odboňmi (kg)	1.2	1.3	1.5
Váha	Bez odborov (kg)

6. Hlavný technický parameter

Číslo modelu	LXSY-15E			LXSY-20E			LXSY-25E
Nominálny priemer (DN) [mm]	15			20			25			32			40
Pomer Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
Prietok preťaženia (Q4) [m³/h]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
Trvalý prietok (Q3) [m³/h]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	10	10	10	16	16	16
Prechodný prietok (q2) [m³/h]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1	0.063	0.2	0.16	0.1	0.32	0.256	0.16
Minimálny prietok (Q1) [m³/h]	0.032	0.025	0.015	0.05	0.04	0.025	0.08	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
Trieda presnosti	2
Maximálna prípustná chyba pre dolnú zónu prietoku (MPEι)	± 5%
Maximálna prípustná chyba pre zónu horného prietoku (MPEμ)	± 2% pre vodu s teplotou ≤30 ℃ ± 3% pre vodu s teplotou ＞ 30 ℃
Teplota	T30, T50
Triedy tlaku	Mapa 16
Tried	△ P63
Indikácia rozsahu [m³]	99 999
Rozlíšenie indikujúceho zariadenia [m³]	0.00005
Triedy citlivosti na profil toku	U10 D5
Obmedzenie orientácie	Horizontal
