Technológia merania prvkov káblového diaľkového vodného merača
V oblasti služieb Smart Water Services spoločnosť Ningbo Jingcheng Technology Co., Ltd. úspešne vyvinula sériu vysokovýkonných a vysokovýkonných výrobkov na vodu s vysokou spoľahlivosťou so svojou hlbokou silou vedeckého výskumu a inovatívnym duchom. Medzi nimi, Káblová vzdialená voda získal na trhu široké uznanie za svoje jedinečné funkcie technológie merania.
Technológia vysoko presných merania je vrcholom káblového merača vzdialeného vody. Vodný merač využíva pokročilé snímače priedoku a vysoko presné meracie čipy na zabezpečenie presnosti výsledkov merania. Jeho vnútorná štruktúra bola starostlivo navrhnutá tak, aby účinne znížila odolnosť proti prietoku vody, čím sa zlepšila účinnosť merania. Dokonca aj v drsnom prevádzkovom prostredí vykazoval vodný merač vynikajúcu dlhodobú stabilitu a vždy si zachováva efektívny výkon merania. Po prísnom porovnaní s medzinárodnými normami ISO 4064 B, C a D je chyba merania káblového diaľkového voda riadená v rámci extrémne nízkeho rozsahu, čo používateľom poskytuje spoľahlivú podporu údajov o využívaní vody.
Pokiaľ ide o technológiu detekcie prietoku, káblová vzdialená voda tiež funguje dobre. Vodný merač môže presne vypočítať skutočnú spotrebu vody monitorovaním kľúčových parametrov, ako je rýchlosť prietoku vody a tlak v kombinácii s pokročilými algoritmovými modelmi. Okrem toho má káblová vzdialená vodná voda inteligentnú funkciu rozpoznávania, ktorá dokáže automaticky rozlíšiť zmeny prietoku v rôznych scenároch využívania vody, čím poskytuje presnejšie výsledky merania. Aplikácia tejto technológie umožňuje používateľom získať viac vedeckej podpory údajov v oblasti vody.
Diaľkové monitorovanie a možnosti prenosu údajov sú ďalšou dôležitou vlastnosťou káblového diaľkového voda. Výhodatredníctvom káblového pripojenia si vodný meter realizuje funkciu odovzdávania údajov v reálnom čase do systému vzdialenej správy a používatelia môžu monitorovať a analyzovať údaje merania v reálnom čase. S pomocou systému vzdialenej správy môžu používatelia nielen diaľkovo otvoriť a zatvárať ventily a nastaviť parametre, ale tiež výrazne zlepšiť efektívnosť riadenia. Merač vody navyše podporuje rôzne komunikačné protokoly a štandardy rozhrania a môže ľahko získať prístup k rôznym inteligentným systémom manažmentu vody, aby dosiahol bezproblémové dátové pripojenie a zdieľanie. Táto flexibilita umožňuje káblovému diaľkovému vodnémuer, aby sa dobre fungovalo v rôznych scenároch aplikácie.
Pokiaľ ide o úsporu energie a ochranu životného prostredia, káblová vzdialená voda merač tiež demonštruje svoj vynikajúci koncept dizajnu. Vodný merač prijíma nízkoenergetický dizajn, ktorý rozširuje životnosť zariadenia a znižuje vplyv na životné prostredie. Jeho funkcia inteligentného riadenia pomáha používateľom optimalizovať štruktúru využívania vody a dosiahnuť cieľ úspory vody a zníženia emisií. Monitorovaním a analýzou údajov o využívaní vody v reálnom čase môžu používatelia okamžite identifikovať a vyriešiť problém odpadu v procese využívania vody, čím ďalej zlepšujú účinnosť ochrany vody.
Výhody káblových vzdialených vodných meraní
Výhody prijatia káblového prístupu pramenia predovšetkým z inherentného fyzického spojenia systému a zdroja energie:
- Výnimočná spoľahlivosť a stabilita údajov: Pevné a fyzické pripojenie poskytuje vysoko stabilný komunikačný kanál, ktorý je do značnej miery imunný voči rádifrekvenčnému interferencii, blokovaniu signálu a šumu environmentálneho šumu, ktorý zaručuje konzistentné poskytovanie údajov.
- Žiadna závislosť od batérie: káblové metre, najmä tie, ktoré používajú protokoly, ako je M-Bus, sú často poháňané priamo prostredníctvom komunikačnej linky. Tým sa eliminuje úloha prevádzkových výdavkov a údržby periodickej výmeny batérie.
- Vysoká integrita údajov: Kontrolované prostredie káblového zbernice zaisťuje nižšiu latenciu a bezpečnejšiu, menej exponovanú cestu údajov, ktorá je rozhodujúca pre presnú fakturáciu a dodržiavanie regulácie.
- Optimalizované pre husté aplikácie: káblové systémy sú ideálne pre prostredia s vysokou hustotou, ako sú bytové komplexy, priemyselné parky a kampusy s viacerými stavbami, kde je možné infraštruktúru nainštalovať centrálne.
Typy káblových vzdialených vodných meraní
Káblové vzdialené vodné metre sú všeobecne kategorizované podľa fyzikálneho mechanizmu, ktorý používajú na meranie toku vody a komunikačný protokol, ktorý používajú.
1. Typ merania:

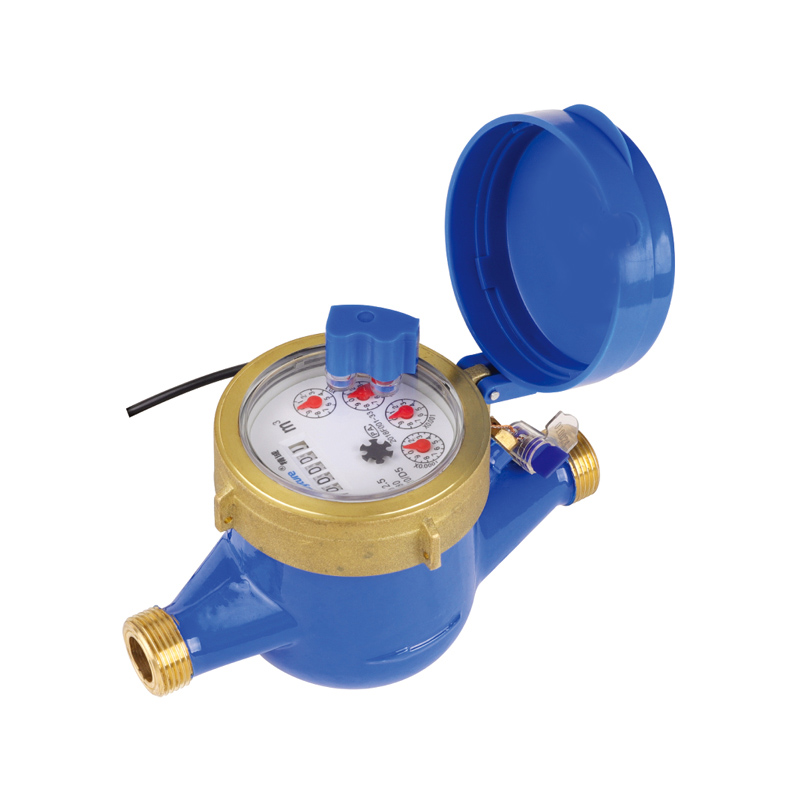

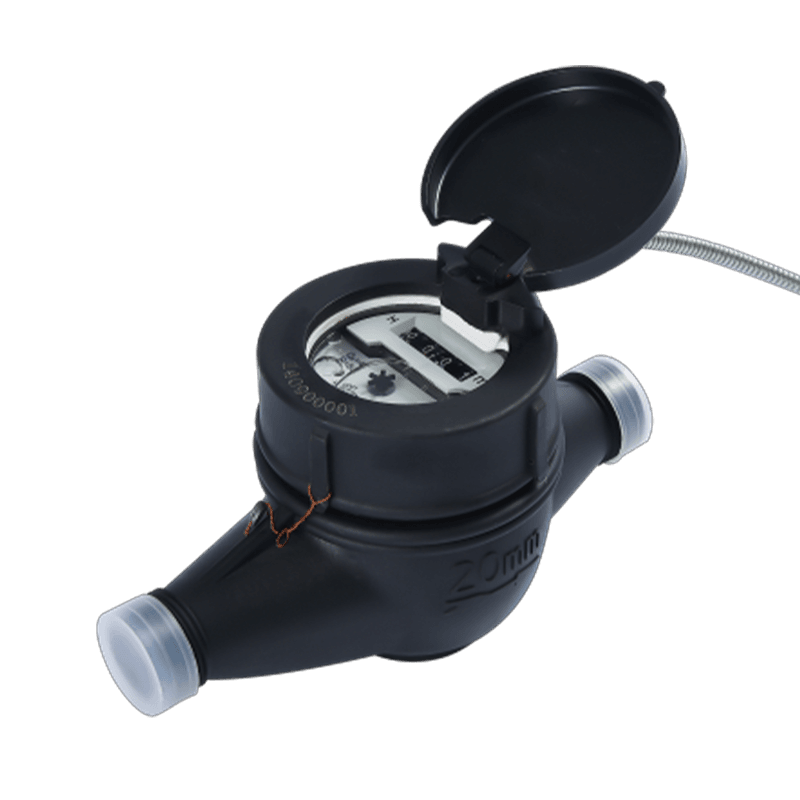

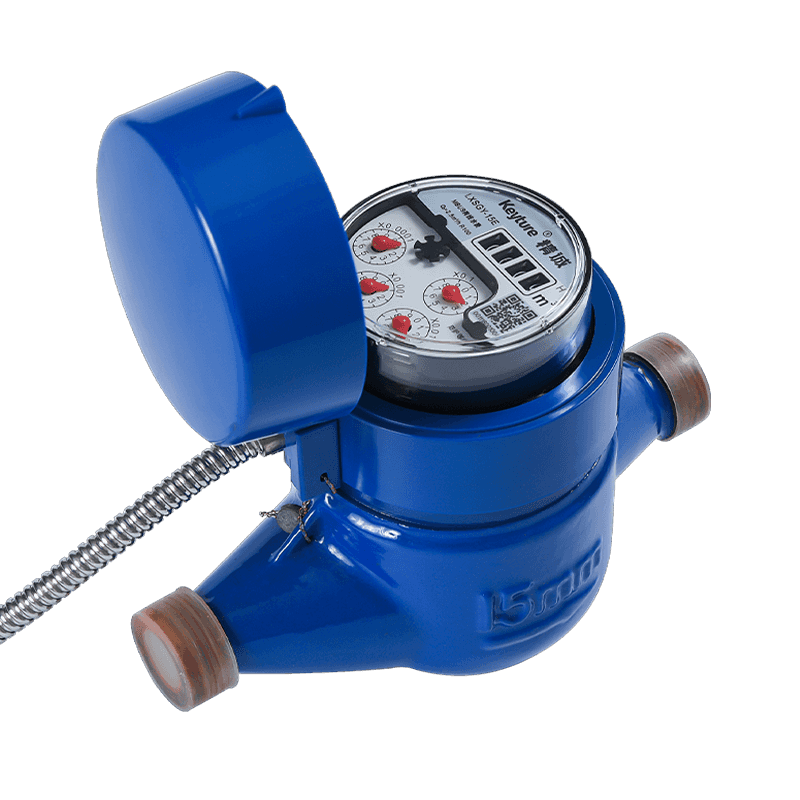

- Pulzné výstupné metre: Jedná sa o tradičné mechanické merače dodatočné pomocou senzora, ktorý vytvára elektrický impulz pre každú spotrebovanú jednotku vody. Ponúkajú jednoduchý, nákladovo efektívny spôsob, ako získať digitálne čítanie, ale poskytujú minimálne diagnostické údaje.

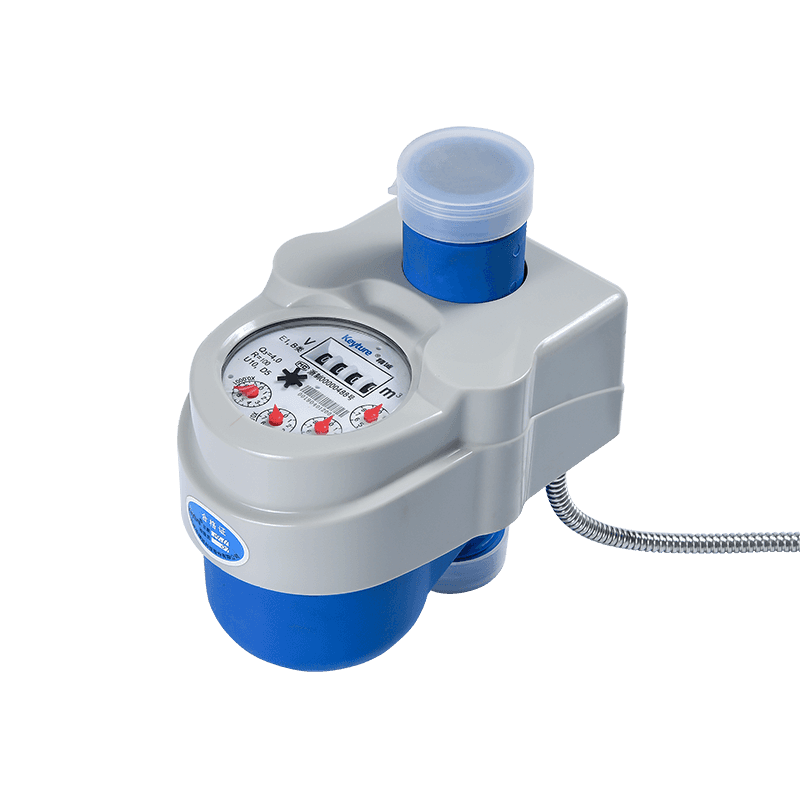

- Elektronické merače s priamym čítaním (fotoelektrické): Tieto pokročilé merače zachytávajú skutočné čítanie merača priamo z číselných kolies mechanického registra pomocou optických senzorov, čím sa zabezpečuje, že diaľkové odčítanie je totožné s mechanickým čítaním.
- Ultrazvukové metre: Tieto merače používajú zvukové vlny na meranie prietoku, ponúkajú vysokú presnosť, žiadne pohyblivé časti a bohaté diagnostické údaje, ktoré zvyčajne komunikujú prostredníctvom digitálneho protokolu, ako je RS-485 alebo M-BUS.
2. Podľa komunikačného protokolu:
Dva najbežnejšie káblové komunikačné protokoly v meraní sú:

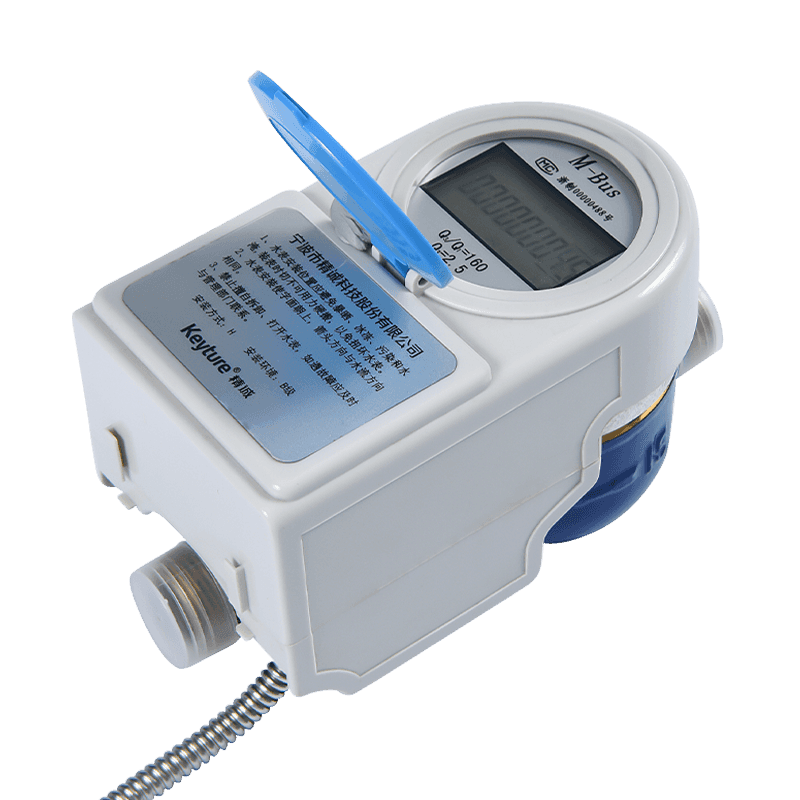

- M-BUS (Meter-BUS): Európsky štandard (EN 13757) špeciálne navrhnutý pre čítanie meracích zariadení (voda, plyn, teplo, elektrina). Používa dvojvodičové, nepolárne pripojenie, zjednodušuje zapojenie a často dokáže poháňať merače z autobusu.
- RS-485: Robustný priemyselný elektrický signalizačný štandard, ktorý je často spárovaný s aplikačným protokolom MODBUS RTU (vzdialený terminál). Je vysoko odolný voči hluku a podporuje siete s viacerými kvapkami, vďaka čomu je spoločná v priemyselných a komerčných systémoch riadenia budov.
Aplikácie káblových vzdialených vodných metrov
Káblové vzdialené vodné metre sú základnými komponentmi systémov pokročilej merania infraštruktúry (AMI), ktoré ponúkajú spoľahlivý a vysoko integritný prenos údajov na presnú fakturáciu, detekciu úniku a vodovodné hospodárstvo v rôznych odvetviach.
- Residential: Vo viacposchodových budovách, bytových komplexoch a hradlových komunitách poskytuje káblové merače využívajúce protokoly ako M-Bus (meter-bus) vysoko stabilné a nákladovo efektívne riešenie pre centralizované čítanie meračov. To eliminuje potrebu manuálnych odčítaní v jednotlivých jednotkách, čím sa zabezpečí presná, včasná fakturácia a rýchla detekcia únikov v rámci bývania.
- Komerčné: Maloobchodné centrá, kancelárske budovy a hotely používajú káblové metre na presnú meranie spotreby pre nájomcov submetrických metrov alebo na sledovanie využitia vody na optimalizáciu fakturácie. Potreba nepretržitých stabilných údajov v týchto prostrediach uprednostňuje vysokú spoľahlivosť protokolov, ako je RS-485 MODBUS RTU.
- Priemyselné: Výrobné závody, zariadenia na spracovanie potravín a elektrárne vyžadujú mimoriadne spoľahlivé a časté údaje na kontrolu procesu, monitorovanie kvality vody a pridelenie nákladov. Preferované sú káblové metre, najmä tie, ktoré využívajú robustné protokoly, sú preferované, pretože sú menej citlivé na vysokú elektromagnetickú interferenciu, ktorá sa často vyskytuje v priemyselných prostrediach. Spoločnosť Ningbo Jingcheng Technology Co., Ltd., zavedená high-technickej podniku špecializujúcej sa na inteligentné vodné merače, tepelné merače a komunikačné vybavenie, ponúka celý rad káblových sérií vzdialených vodných metrov, vrátane tých, ktoré používajú komunikáciu RS-485 a M-BUS, dobre vhodné pre priemyselné aplikácie s vysokým správnym.
- Poľnohospodárstvo: Zatiaľ čo pre diaľkové polia sú bežné bezdrôtové postihnutia, káblové systémy sa používajú vo veľkých centralizovaných staniciach zavlažovacích čerpadiel a skleníkov, kde je vysoká stabilita dát rozhodujúca pre automatizované riadenie procesu a reguláciu využívania vody pre plodiny s vysokou hodnotou.
- Mestské (oblasti merania okresu - DMAS): Vodné služby používajú káblové hromadné merače v kľúčových bodoch v distribučnej sieti (DMA) na meranie prietoku, identifikáciu straty vody bez výmeny a monitorovacieho tlaku. Stabilita káblovej komunikácie je rozhodujúca pre zabezpečenie integrity údajov použitých na kritickú sieťovú analýzu.
Údržba a riešenie problémov
Káblové systémy na diaľku vodovody sú známe svojimi nízko dlhodobými potrebami údržby, ale rovnako ako akýkoľvek elektronický systém, vyžadujú rutinné kontroly a môžu sa stretnúť s konkrétnymi problémami.
Pravidelné úlohy údržby
- Fyzická inšpekcia: Pravidelne kontrolujte telo merača a spojovaciu skrinku, či nie sú známky vstupu vody, korózie alebo fyzického poškodenia.
- Skontrolujte integritu kábla: Vizuálne skontrolujte všetky zapojenia a káblové plášťa, či nie sú opotrebované, rezy alebo namáhanie, najmä v pripojených miestach. Vedenie je primárnou zraniteľnosťou v káblovom systéme.
- Diagnostika Master/Concentrator Unit: Skontrolujte protokoly jednotky jednotky Data Collector (hlavný/koncentrátor) pre chyby komunikácie, Varovania o časovom limite alebo problémy súvisiace s energiou, ktoré môžu naznačovať problém so špecifickým meračom alebo komunikačnou zbernicou.
- Overenie napájania: V prípade systémov poháňaných autobusom, ako je M-BUS, overte, či hlavná jednotka dodáva správnemu napätiu a prúdu do zbernice, aby sa zabezpečilo, že všetky pripojené slave zariadenia (metre) fungujú správne.
Bežné problémy a riešenia
| Spoločná otázka | Spôsob | Riešenie riešenia problémov |
|---|---|---|
| Žiadna komunikácia | Porucha zapojenia (rezaný/skratý kábel, nesprávna polarita). | Skontrolujte kontinuitu a správnu polaritu, najmä s nepolaritou imunitnými systémami, ako sú štandardné RS-485. |
| Prerušované chyby | Vysoké elektromagnetické rušenie (EMI) alebo nesprávne uzemnenie | Zaistite správne uzemnenie a použite tienené káble, kde bežia blízko elektrických vedení. Skontrolujte, či sú koncové odpory správne nainštalované v zbernici RS-485. |
| Jednokomantský offline | Zlyhanie merača alebo nesprávne nastavenie adresy. | Overte napájanie glukomeru a skontrolujte jeho jedinečnú primárnu alebo sekundárnu komunikačnú adresu pomocou ručného hlavného nástroja. |
| Pomalé rýchlosti čítania | Nadmerný počet zariadení alebo dlhá dĺžka zbernice presahujúce špecifikácie. | Pre RS-485/MODBUS zvážte pridanie opakovača na rozšírenie signálu. V prípade M-BUS skontrolujte výpočet zaťaženia oproti kapacite magisterského štúdia. |
Tipy na riešenie problémov
- Izolujte poruchu: Začnite kontrolou najbližšieho bodu pripojenia k zberateľa údajov. Ak prvý meter v autobuse komunikuje, porucha je ďalej po prúde.
- Skontrolujte parametre protokolu: V prípade RS-485/MODBUS sa uistite, že rýchlosť prenosu, parity a zastavovacie bity sú správne nastavené na glukomer aj na MASTER.
- Objavenie adresy: M-BUS zvyčajne podporuje funkciu „Discover“ na skenovanie všetkých pripojených otrokárskych metrov, čo uľahčuje nájsť meter s neznáma alebo nesprávna adresa.
Káblové verzus bezdrôtové vodné metre
Výber medzi káblovými a bezdrôtovými inteligentnými meračmi zahŕňa kompromis medzi nákladmi na inštaláciu/flexibilitu a dlhodobou spoľahlivosťou/stabilitou údajov.
Klady a nevýhody každej technológie
| Funkcia | Káblové merače (napr. M-BUS, RS-485) | Bezdrôtové merače (napr. Lorawan, NB-IOT) |
|---|---|---|
| Pros | Vysoká spoľahlivosť: imunná voči rádiovému rušeniu. Ultra nízka latencia: kontrola v reálnom čase. Konštantná energia: žiadne batérie, nízka dlhodobá údržba. Integrita údajov: Vysoko stabilná a bezpečná cesta údajov. | Nízke náklady na inštaláciu: Žiadna práca na priekopu/kabeláž. Flexibilita: Jednoduché inštaláciu do existujúcich budov (dodatočné vybavenie). Škálovateľnosť: Ľahko sa pridá nové uzly do siete. DLHO DIVERE: Schopnosť siete širokej plochy. |
| Nevýhody | Vysoké náklady na inštaláciu: Vyžaduje sa rozsiahle kabeláž, vedenie a práca. Nízka flexibilita: Ťažká a rušivá na rozšírenie alebo aktualizáciu. Limity vzdialenosti: Dĺžka zbernice a počet uzlov sú konečné (aj keď protokoly, ako je M-Bus, môžu dosiahnuť ≈ 2.4 km pri nízkych rýchlostiach). | Riziko spoľahlivosti: náchylné na rádiové interferencie, blokovanie signálu (napr. Inštalácie hlbokého suterénu). Životnosť batérie: Vyžaduje periodickú výmenu batérie (pridáva sa do dlhodobého OPEX). Latencia: Môže mať vyššiu latenciu (nie je ideálna pre kontrolu v reálnom čase). |
Faktory, ktoré je potrebné zvážiť pri výbere
| Faktor | Preferencia káblového merača | Preferencia bezdrôtového merača |
|---|---|---|
| Budova | Nová výstavba, viacposchodové budovy, priemyselné závody (kde sa plánuje infraštruktúra). | Existujúce budovy (dodatočné vybavenie), historické miesta, široko rozptýlené vlastnosti. |
| Prostredie | Oblasti s vysokým elektromagnetickým rušením (priemyselné) alebo fyzické prekážky (hlboké podzemné). | Vidiecke, vzdialené alebo mestské oblasti, kde je silné celulárne/rádiové pokrytie. |
| Požiadavka | Kritické riadenie v reálnom čase alebo procesy, ktoré si vyžadujú zaručenú integritu údajov. | Štandardné čítanie denného/hodinového merača na fakturáciu a detekciu základného úniku. |
Porovnanie parametrov (káblové M-BUS vs. káblové RS-485)
Tieto dva káblové štandardy, ktoré často používajú výrobcovia, ako je Ningbo Jingcheng Technology Co., Ltd. Pre ich sériu inteligentných metrov ukazujú zreteľné rozdiely v ich technickom make -upu:
| Parameter | Káblové M-Bus (meter-bus) | Káblové RS-485 (Modbus RTU) |
|---|---|---|
| Účel | Navrhnuté špeciálne pre meranie úžitkových zariadení (Európsky štandard EN 13757). | Protokol priemyselnej automatizácie v oblasti všeobecného účtu. |
| Zapojenie | Dvojvodičkový, nepolárny (bez polarity), skrútený pár s nižšími nákladmi. | Dvoj- alebo štvorvodič, vyžaduje správnu polaritu, často potrebuje tienený kábel. |
| Moc | Diaľkovo dokáže napájať otrokárske zariadenia z zbernice (nízkoenergetické metre). | Vyžaduje samostatný napájací zdroj pre merače. |
| Topológia | Vysoko flexibilný (hviezda, čiara alebo strom) - zjednodušuje inštaláciu. | Zvyčajne iba zbernica (linka) vyžaduje odporúčacie koncové prostriedky. |
| Počet uzlov | Vysoko to zariadenia na majster, v závislosti od energie). | Nižšie (zvyčajne až 32 zariadení na segment bez zosilňovačov). |
| Ľahká konfigurácia | Podporuje sekundárne adresovanie a objavovanie zariadení, čo zjednodušuje vzdialené nastavenie. | Spolieha sa na vopred naprogramované alebo manuálne stanovené primárne adresy. |
Analýza nákladov
- Káblový systém (High Capex, Low OPEX): Počiatočné náklady (CAPEX) sú vysoké v dôsledku významných nákladov na prácu a materiál spojené s kladiacimi káblami, potrubím a spojovacími skrinkami pre každý meter. Prevádzkové náklady (OPEX) sú však veľmi nízke, pretože neexistujú žiadne batérie, ktoré by sa mali vymeniť, a riešenie problémov je často jednoduchšie v dôsledku stability fyzického pripojenia.
- Bezdrôtový systém (Low CapEx, vyšší OPEX): Počiatočné náklady (CAPEX) sú nízke, pretože je minimálne bez zapojenia. Prevádzkové náklady (OPEX) sú však vyššie počas životnosti systému v dôsledku potreby periodického výmeny batérie a potenciálnych výdavkov na udržiavanie bezdrôtovej sieťovej infraštruktúry (brány, zosilňovače signálu, mobilné dátové plány atď.).
Dlhodobá spoľahlivosť
Dlhodobá spoľahlivosť káblového systému je vo všeobecnosti vynikajúca pre zber kritických údajov, pretože jeho výkon nezávisí od faktorov prostredia, ako je rádiové frekvenčné rušenie, fyzické obštrukcie (kovové skrinky, hrubé steny) alebo výdrž batérie. Bezdrôtové systémy ponúkajú flexibilitu, ale ich dlhodobá spoľahlivosť podlieha pretrvávajúcim faktorom, ktoré káblový systém do značnej miery eliminuje.
