Domáca viacnásobný prúd s suchom typu studenej vody

Domov / Produkt / Vodná voda / Domáca viacnásobný prúd s suchom typu studenej vody
Domáca viacnásobný prúd s suchom typu studenej vody

Opis

1. Aplikácia

Meranie, zapamätanie a zobrazovanie spotreby vody prechádzajúcou potrubím.

2. Funkcie

● Prijať typ viacerých slov.

● Register suchého typu, magnetická pohon, antimagnetická interferencia, anti-mrazivé, dlhodobé jasné čítanie, dôkaz manipulácie.

● Materiál: mosadz, železo, plastové telo pre opciu.

● K dispozícii je non-návratný ventil.

● Nesplnené štrk a častice.

● K dispozícii s tesnením oloveného a krytom odolným voči prachom.

● Potvrďte ISO4064.

● K dispozícii pre IP68.

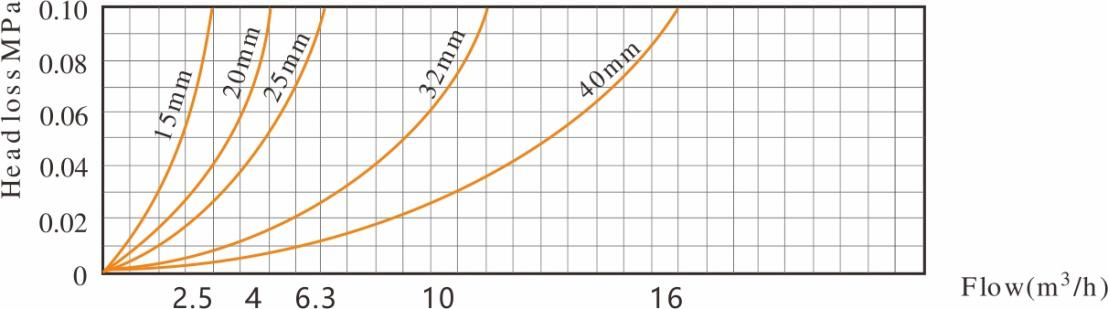

3. Krivka straty hlavy

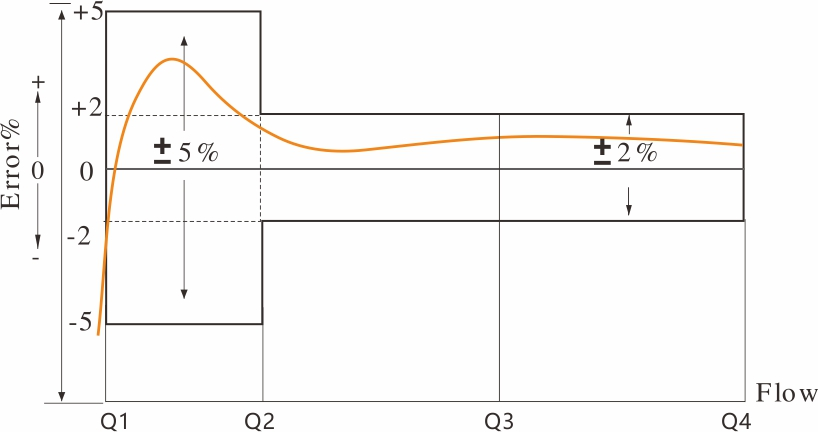

4. Krivka chyby presnosti

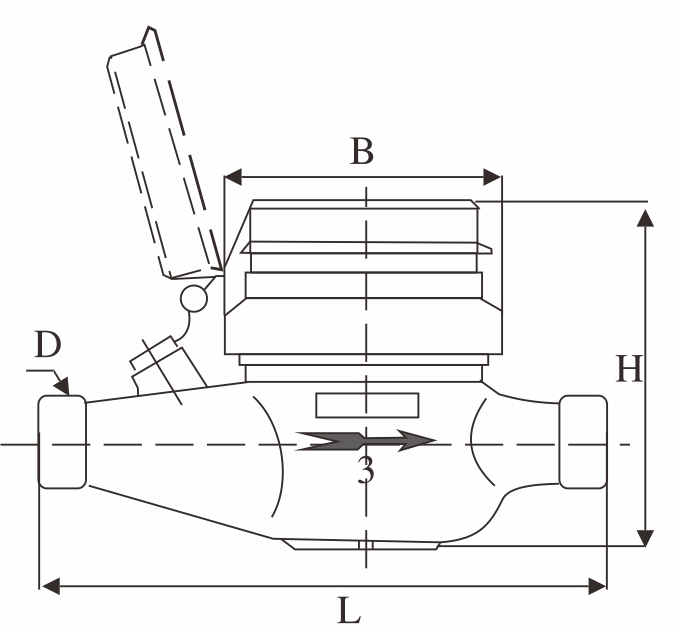

5. Rozmer inštalácie

Položka č.

LXSG-15

LXSG-20

LXSG-25

LXSG-32

LXSG-40

L1

mm

165

190

225

230

245

L

mm

260

295

345

350

375

H

mm

110

110

115

115

115

W

mm

98

98

110

110

110

Vlákno pripojenia

D (mm)

G3/4 "

G1 "

G1 1/4 "

G1 1/2 "

G2 "

D (mm)

R1/2

R3/4

R1

R1 1/4

R1 1/2

Váha

s odboňmi (kg)

Bez odborov (kg)

1.2

1.4

1.8

2

2.5


6. Hlavné technické údaje

Číslo modelu

LXSG-15

LXSG-20

LXSG-25

LXSG-32

LXSG-40

Nominálny priemer (DN) [mm]

15

20

25

32

40

Pomer Q3/Q1

R80

R100

R160

R80

R100

R160

R80

R100

R160

R80

R100

R160

R80

R100

R160

Prietok preťaženia (Q4) [m³/h]

3.125

3.125

3.125

5

5

5

7.875

7.875

7.875

12.5

12.5

12.5

20

20

20

Trvalý prietok (Q3) [m³/h]

2.5

2.5

2.5

4

4

4

6.3

6.3

6.3

16

16

16

25

25

25

Prechodný prietok (q2) [m³/h]

0.05

0.04

0.025

0.08

0.064

0.04

0.126

0.1008

0.063

0.2

0.16

0.1

0.32

0.256

0.16

Minimálny prietok (Q1) [m³/h]

0.03125

0.025

0.015625

0.05

0.04

0.025

0.07875

0.063

0.039375

0.125

0.1

0.0625

0.2

0.16

0.1

Trieda presnosti

2

Maximálna prípustná chyba pre dolnú zónu prietoku (MPEι)

± 5%

Maximálna prípustná chyba pre zónu horného prietoku (MPEμ)

± 2% pre vodu s teplotou ≤30 ℃
± 3% pre vodu s teplotou > 30 ℃

Teplota

T30, T50

Triedy tlaku

Mapa 16

Tried

△ P63

Indikácia rozsahu [m³]

99 999

Rozlíšenie indikujúceho zariadenia [m³]

0.00005

Triedy citlivosti na profil toku

U10 D5

Obmedzenie orientácie

Horizontal
