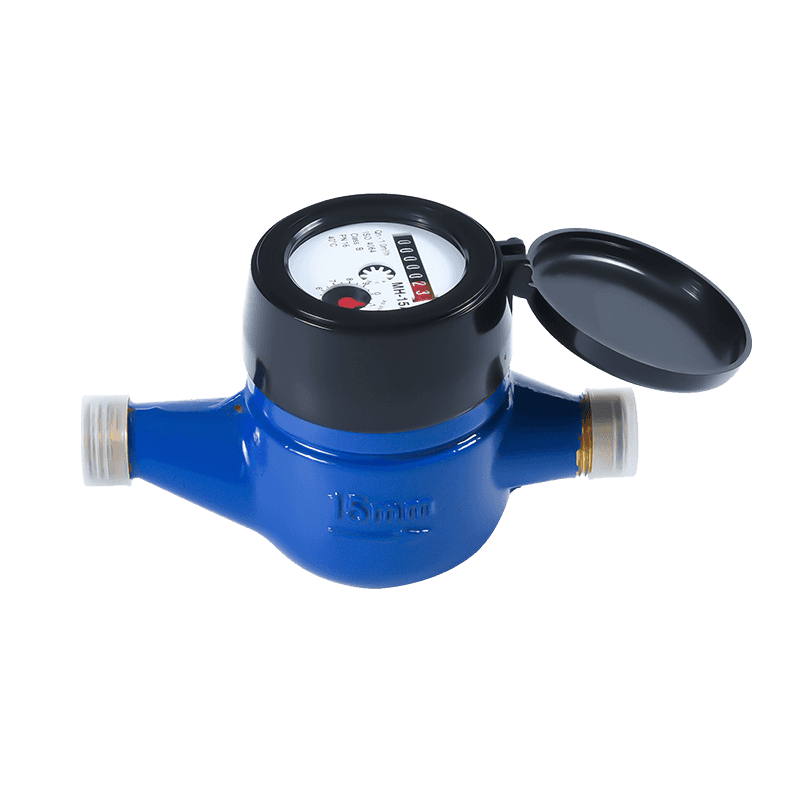

Suchý typ rotačný piest objemový studený vodný meter domácnosti

KM05-11

Suchý typ rotačný piest objemový studený vodný meter domácnosti

Kontaktujte nás

PREV: Horizontálny suchý typ rotačný piest volumetrický vodný mater NEXT:Jeden-let mosadzné telo suchý typ studenej vody

Opis

1. Aplikácia

Používa sa pre domácnosť alebo obytné jednotky na meranie, zapamätanie a zobrazovanie objemu studenej vody tečúcej cez potrubie.

2. Funkcie

● Prijatie objemového zásady merania rotačného piestu, vysoká presnosť.

● Register suchého typu, magnetická jazda, antimagnetické interferencie, anti-mrazivé, dlhodobé jasné čítanie

● Ventil bez návratu môže udržať zadný tok.

● Materiál: mosadz, plastové telo pre opciu.

● K dispozícii je non-návratný ventil.

● Nesplnené štrk a častice.

● K dispozícii s tesnením oloveného a krytom odolným voči prachom.

● Potvrďte ISO4064.

● K dispozícii pre IP68.

3. Krivka straty hlavy

4. Krivka chyby presnosti

5. Rozmer inštalácie

Položka č.		LXSG-15	LXSG-15
L	mm	260	295
L1	mm	165	190
H	mm	110	110
W	mm	98	98
Vlákno pripojenia	D (mm)	G3/4 "	G1 "
Vlákno pripojenia	D (mm)	R1/2	R3/4
Váha	Bez odborov (kg)	1.2	1.4
Váha

6. Hlavné technické údaje

Číslo modelu	LXSG-15			LXSG-20
Nominálny priemer (DN) [mm]	15			20			25			32			40
Pomer Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
Prietok preťaženia (Q4) [m³/h]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
Trvalý prietok (Q3) [m³/h]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	10	10	10	16	16	16
Prechodný prietok (q2) [m³/h]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1	0.063	0.2	0.16	0.1	0.32	0.256	0.16
Minimálny prietok (Q1) [m³/h]	0.032	0.025	0.015	0.05	0.04	0.025	0.08	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
Trieda presnosti	2
Maximálna prípustná chyba pre dolnú zónu prietoku (MPEι)	± 5%
Maximálna prípustná chyba pre zónu horného prietoku (MPEμ)	± 2% pre vodu s teplotou ≤30 ℃ ± 3% pre vodu s teplotou ＞ 30 ℃
Teplota	T30, T50
Triedy tlaku	Mapa 16
Tried	△ P63
Indikácia rozsahu [m³]	99 999
Rozlíšenie indikujúceho zariadenia [m³]	0.00005
Triedy citlivosti na profil toku	U10 D5
Obmedzenie orientácie	Horizontal
